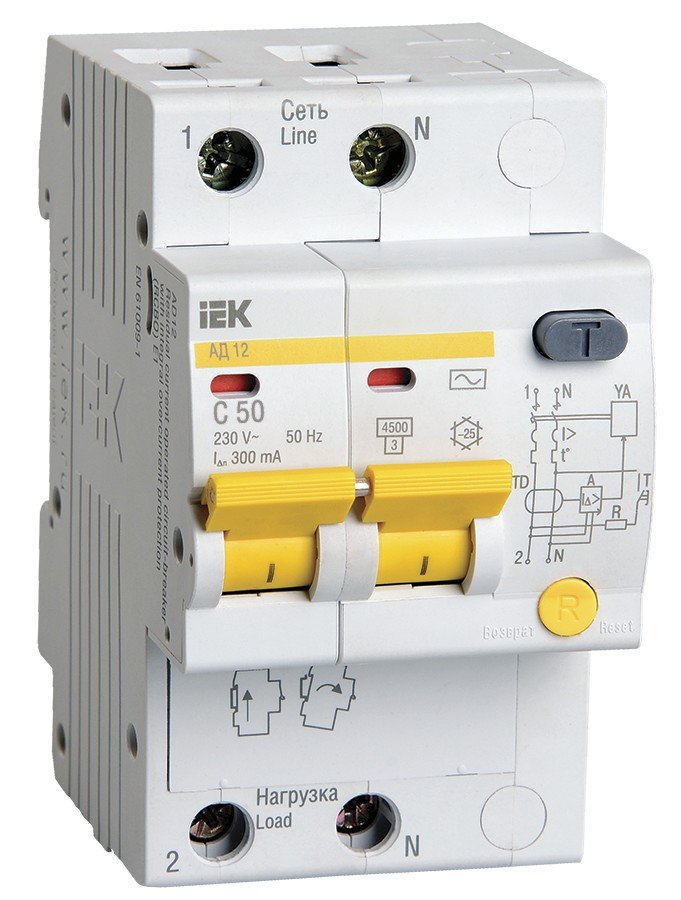

Автоматический выключатель дифференциального тока
Покажем товары из данной функциональной группы с необходимой настройкой фильтров
Назначение изделия
Быстродействующие защитные выключатели обеспечивают:
– в исполнениях с уставками срабатывания 10, 30 и 100мА – защиту людей от поражения электрическим током при прямом непреднамеренном прикосновении к токоведущим частям электрооборудования;
– в исполнении с уставкой срабатывания 300мА – защиту от пожара из-за возгорания изоляции токоведущих частей;
– защиту от перегрузки и короткого замыкания;
– защиту от недопустимого повышения напряжения сети (АД12М).
В изделиях предусмотрена индикация срабатывания от дифференциального тока, а для АД12М также светодиодная индикация включенного состояния. АД12М сохраняет работоспособность при снижении напряжения электрической сети до 50В.
В качестве коммутационных аппаратов в изделиях использованы выключатели автоматические ВА47-29 новой серии.
|
Число полюсов 2 (2 защищенных полюса) |
Индикатор положения контактов (на лицевой панели) Есть |
|
Номинальный ток, А 50 |
Электрическая износостойкость, циклов В-О, не менее 6 000 |
|
Номинальное напряжение, В 230 |
Механическая износостойкость, циклов В-О, не менее 20 000 |
|
Номинальный отключающий дифференциальный ток, мА 300 |
Максимальное сечение присоединяемых проводов, мм² 25 |
|
Тип тока утечки АС |
Степень защиты IP20 |
|
Номинальная отключающая способность, А 4 500 |
Диапазон рабочих температур, °С -25…+40 |
|
Характеристики срабатывания электромагнитного расцепителя С |
Ширина по количеству модульных расстояний 3 |
Число полюсов
2 (2 защищенных полюса)
Номинальный ток, А
50
Номинальное напряжение, В
230
Номинальный отключающий дифференциальный ток, мА
300
Тип тока утечки
АС
Номинальная отключающая способность, А
4 500
Характеристики срабатывания электромагнитного расцепителя
С
Индикатор положения контактов (на лицевой панели)
Есть
Электрическая износостойкость, циклов В-О, не менее
6 000
Механическая износостойкость, циклов В-О, не менее
20 000
Максимальное сечение присоединяемых проводов, мм²
25
Степень защиты
IP20
Диапазон рабочих температур, °С
-25…+40
Ширина по количеству модульных расстояний
3
