ИПДЛ-252СМД (ИП212-252СМД) 25-80 м

Назначение изделия

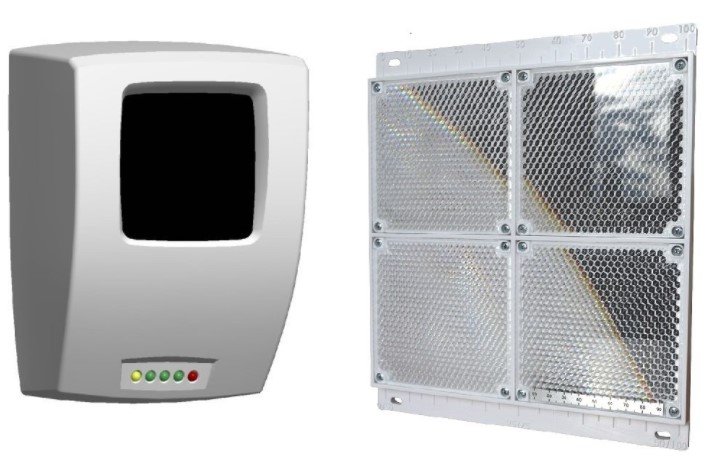

ИП212-252СМД – однопозиционные линейные извещатели, состоящие из приемо-передатчика и рефлектора отражателя. Внутри пластмассового корпуса приёмо-передатчика установлены оптическая система и печатная плата с электронными компонентами. Оптическая система имеет четырёхканальную конструкцию. Два канала используются для формирования оптического луча, посылаемого на рефлектор-отражатель, а другие два канала обеспечивают приём отражённого от рефлектора-отражателя оптического излучения. Линзы изготовлены из селективно-прозрачного материала, непроницаемого для видимого света и свободно пропускающего инфракрасное излучение. На переднюю панель выведены пять оптических индикаторов: один красный, три зелёных и один жёлтый. Они используются для проведения юстировки, а также для отображения различных извещений и состояний в рабочем режиме работы. Выходные колодки и переключатель тактики работы расположены под съёмной крышкой, фиксирующейся с помощью защёлок В качестве рефлектора-отражателя в ИП212-252СМД используется высокоэффективный катафот (световозвращатель), способный выполнять свои функции даже при отклонении его поверхности относительно оптического луча на ±(10 - 15) градусов. Для контроля и дистанционной проверки работоспособности к приёмо-передатчику может быть подключено выносное устройство УВ-РТ. Принцип действия извещателя основан на свойстве уменьшения интенсивности оптического луча, прошедшего через задымлённую среду. При монтаже приёмо-передатчик и рефлектор-отражатель располагаются друг напротив друга и юстируются с целью достижения максимального совпадения диаграммы направленности приёмо-передатчика с направлением на рефлектор-отражатель. Приёмо-передатчик формирует инфракрасные импульсы (ИК-импульсы), которые, пройдя через контролируемую среду, отразившись от рефлектора-отражателя и вновь преодолев контролируемое расстояние, возвращаются на приёмо-передатчик. Извещение «Пожар» извещатель формирует при снижении интенсивности оптического луча до порогового значения (относительно интенсивности оптического луча в незадымлённой среде). Извещение «Неисправность-луч» извещатель формирует при снижении интенсивности луча более чем на 80%. Извещатель имеет два режима работы: режим юстировки и рабочий режим.

Дополнительное оборудование

(251797) - Защитный кожух для ИПДЛ-52/252 (большой), ВхШхГ 200х150х190 мм
(212434) - Тестер для ИПДЛ-52
(273399) - Кронштейн для балки (Г-обр.) универсальный для ИПДЛ-52/252
(274521) - Кронштейн универсальный для линейного извещателя ИПДЛ-52/252
(273404) - Кронштейн универсальный для отражателя ИПДЛ-52/252
