Система ограничения доступа автотранспорта на закрытые и частные объекты на базе контроллера ЭРА-CAN
Покажем товары из данной функциональной группы с необходимой настройкой фильтров
Типовое решение основано на построении автономной системы ограничения доступа автотранспорта (далее система) на закрытые и частные объекты на базе контроллера ЭРА-CAN. Решение реализовано на оборудовании торговых марок: Эра новых технологий, Бастион, TDM ЕLECTRIC.
Назначение
Организация дифференцированного проезда на охраняемую территорию.
В решении использовано следующее оборудование:
Основное
1. Сетевой контроллер ЭРА-CAN на 1 точку прохода, выполненный в виде платы. Имеет встроенную энергонезависимую память на 15000 ключей/радиобрелоков. Устанавливается в корпус, коробку TYCO 100х100х35мм.
2. Питание контроллера осуществляется от резервированного источника питания SKAT-12-2.0 DIN (596).
3. Устройство радиоуправления SPRUT RC 4R, которое состоит из блока приёмника и четырехкнопочного брелока. Предназначено для подачи сигнала на контроллер ЭРА-CAN в протоколе Touch Memory.
4. Для управления коммутацией исполнительных устройств (ворота, шлагбаум) в решении используется блок релейный УК-20/2.
Дополнительное
1. Шкаф антивандальный уличный ЩМП-0-1, ABS, IP65, 300х200х130 - для установки в нем электротехнического оборудования.
2. Выключатель автоматический ВА47-29 2Р 6А 4,5кА - для защиты от перегрузки и токов короткого замыкания электрических цепей.
3. Аккумулятор ETALON FORS 1207.
4. Дополнительные радиобрелоки SPRUT TM/4.
Система программируется напрямую через встроенный USB с мобильного телефона или ПК.
Установка
• на пропускных пунктах заводов, вокзалов
• парковочные площадки магазинов, торговых и развлекательных центров, гостиниц, банков
• оплачиваемые автостоянки, жилые дворы, домашние автостоянки
Описание решения
Описание в pdf
Типовое решение основано на построении автономной системы ограничения доступа автотранспорта (далее система) на закрытые и частные объекты на базе контроллера ЭРА-CAN. Решение реализовано на оборудовании торговых марок: Эра новых технологий, Бастион, TDM ЕLECTRIC.
Назначение
Организация дифференцированного проезда на охраняемую территорию.
В решении использовано следующее оборудование:
Основное
1. Сетевой контроллер ЭРА-CAN на 1 точку прохода, выполненный в виде платы. Имеет встроенную энергонезависимую память на 15000 ключей/радиобрелоков. Устанавливается в корпус, коробку TYCO 100х100х35мм.
2. Питание контроллера осуществляется от резервированного источника питания SKAT-12-2.0 DIN (596).
3. Устройство радиоуправления SPRUT RC 4R, которое состоит из блока приёмника и четырехкнопочного брелока. Предназначено для подачи сигнала на контроллер ЭРА-CAN в протоколе Touch Memory.
4. Для управления коммутацией исполнительных устройств (ворота, шлагбаум) в решении используется блок релейный УК-20/2.
Дополнительное
1. Шкаф антивандальный уличный ЩМП-0-1, ABS, IP65, 300х200х130 - для установки в нем электротехнического оборудования.
2. Выключатель автоматический ВА47-29 2Р 6А 4,5кА - для защиты от перегрузки и токов короткого замыкания электрических цепей.
3. Аккумулятор ETALON FORS 1207.
4. Дополнительные радиобрелоки SPRUT TM/4.
Система программируется напрямую через встроенный USB с мобильного телефона или ПК.
Установка
• на пропускных пунктах заводов, вокзалов
• парковочные площадки магазинов, торговых и развлекательных центров, гостиниц, банков
• оплачиваемые автостоянки, жилые дворы, домашние автостоянки
- конфигурация с мобильного устройства
- имеет возможность подключения к пожарному шлейфу, для разблокировки в случае экстренных ситуаций
- бесплатное ПО для мобильных устройств
- отличная цена!
- скорость загрузки ключей - до 1000 радиобрелоков в секунду!
- в сетевом режиме события передаются по CAN шине
- поддерживает работу в единой системе контроля доступа с сетевыми контроллерами ЭРА-500, Эра-2000, Эра-10000
- динамическое кодирование радиосигнала для защиты от клонирования брелоков
- повышенная устойчивость к радиопомехам
- возможность редактирования базы пользователей

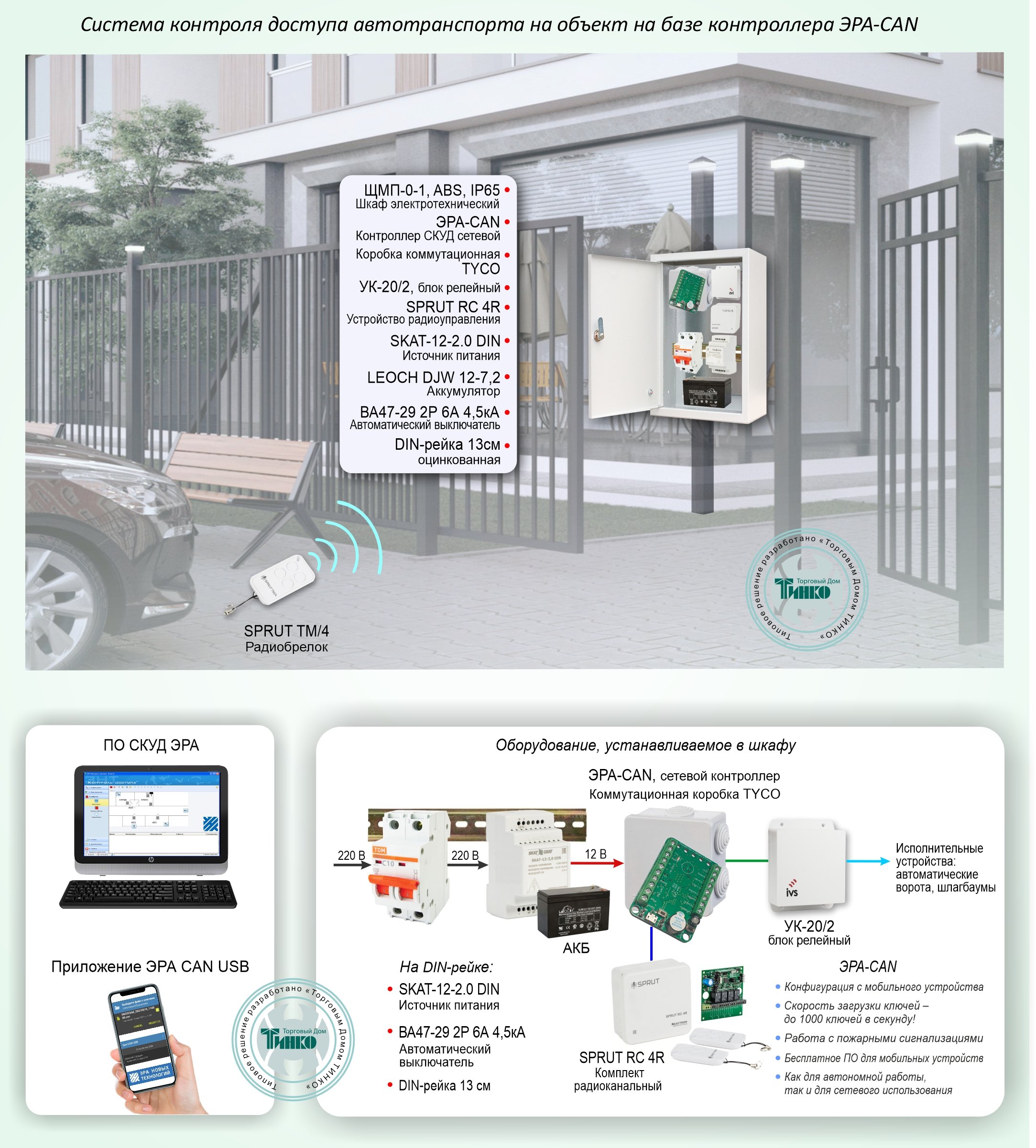

Схема построения
Структурная схема
