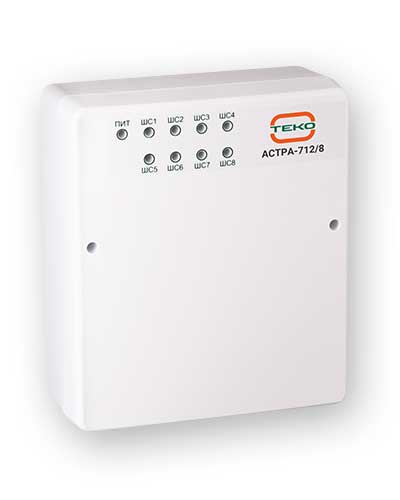

Астра-712/8

Назначение изделия

- контроль состояния 8 шлейфов сигнализации (ШС) с включенными охранными или технологическими извещателями; - управление средствами оповещения; - выдача тревожных извещений на ПЦН через релейные выходы; - выдача информации по линии расширения на релейные блоки Астра-822, блоки индикации Астра-861, радиопередающее устройство оконечное объектовое УОО Астра-Y; - обеспечение питающим напряжением активных извещателей и других устройств.

Особенности

* постановка на охрану/снятие с охраны осуществляется:
- с использованием ключей Touch memory (ТМ) или устройств, генерирующих код формата ТМ, (РР Астра-РИ-М, клавиатура Астра-КТМ-С). Количество регистрируемых идентификаторов ТМ - 28. Регистрация идентификаторов ТМ с помощью кнопки ТМ или с ПК.
- с использованием переключателя или кнопки с фиксированными состояниями “замкнут/разомкнут” (кнопка входит в комплект поставки);

* обеспечивается работа ШС по типам "охранный " или "технологический".
В ШС могут быть включены:
- извещатели и приемно-контрольные приборы, имеющие выход типа сухой контакт (релейный) и работающие на замыкание или размыкание;
- извещатели, питающиеся по шлейфу напряжением не менее 9 В и максимальным остаточным напряжением на сработавшем извещателе не более 6 В;

* контроль ШС типа "охранный" производится по сопротивлению в жестких границах состояний ШС "норма", "нарушение". Распознавание состояния ШС "неисправность " не производится;

* контроль ШС типа "технологический” производится по сопротивлению в жестких границах состояний ШС "норма", "нарушение", "неисправность", "внимание";

* силовой выход для обеспечения питанием устройств оповещения, устройств оконечных РСПИ и других потребителей большого тока непосредственно от АКБ;

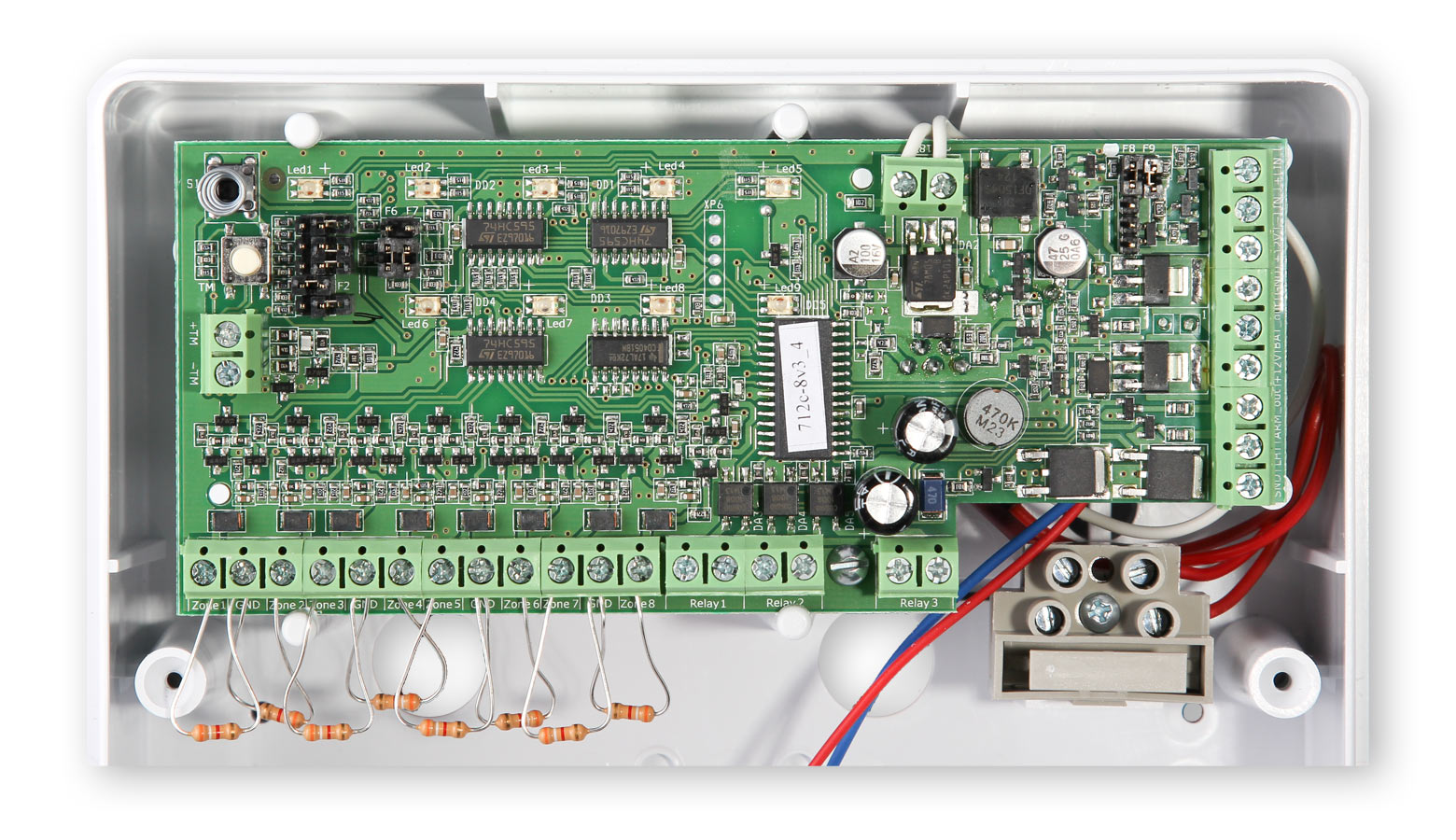

* установка основных режимов работы осуществляется с помощью перемычек на плате прибора и предусматривает выбор:
- режима настройки (перемычки или ПК),
- отключение линии расширения,
- способа постановки на охрану (ТМ или КН),
- включение режима автоперевзятия,
- выбор режимов работы ШС ( "охранный" - "технологический"),
- времени задержки на вход/выход;

* наиболее полная реализация возможностей ППКОП осуществляется программированием с ПК:
- выбор набора необходимых функций (ПО Flasher),
- определение режимов работы выбранного набора функций (ПО Pconf-712);

* подключение к ПК обеспечивается блоком сопряжения Астра-983.

Комлектация

Прибор приемно-контрольный охранный 1 шт.
Выключатель кнопочный 1 шт.
Предохранитель 220 В 160 мА 1 шт.
Винт 4 шт.
Дюбель 4 шт.
Руководство по эксплуатации 1 экз.

Дополнительное оборудование

(208444) - Астра-983, блок сопряжения с компьютером (USB)
(004385) - Астра-822, модуль сигнальных реле
(004287) - Астра-861, модуль выносных индикаторов
