Система контроля и управления доступом и учет рабочего времени на одну точку прохода на базе сетевого контроллера Эра-CAN v2
Описание решения
Описание в pdfТиповое решение системы реализовано на базе сетевого контроллера Эра-CAN v2 (компания «Эра новых технологий») и предназначено для управления доступом в жилые и производственные помещения, учета времени прохода и событий.
Краткое описание работы системы
Контроллер Эра-CAN v2 работает с двумя считывателями ST-PR011EM-BK, подключаемыми к контроллеру по интерфейсу Wiegand.
Эра-CAN v2 обрабатывает информацию, поступающую со считывателей, и с помощью реле осуществляет коммутацию исполнительного устройства, электромагнитного замка ST-EL250ML.
Система может контролировать состояние точки доступа (положение дверного полотна) и получать информацию о фактах прохода. Для этих целей к входу контроллера подключается магнитоконтактный извещатель закрытия двери - ИО 102-52.
Для аварийной разблокировки двери используется устройство дистанционного управления УДП 513-3М исп.01.
Бесплатное профессиональное ПО "ЭНТ Контроль Доступа". Функциональность:
• конфигурирование и настройка логической структуры СКУД, общих и индивидуальных режимов, расписаний и сценариев работы системы и ее элементов
• мониторинг и регистрация событий всей системы, состояния элементов
• ведение базы данных пользователей с персональными настройками
• фотоверификация и контроль перемещения пользователей
• учет рабочего времени и дисциплинарный контроль, формирование отчетов
• SMS и e-mail оповещение о событиях доступа
• бюро пропусков с поддержкой разовых пропусков и инструментом печати бейджей
• гибкое индивидуальное и групповое управление точкой доступа
Уникальность сетевого контроллера ЭРА-CAN v2 заключается в том, что он может быть или контроллером, или выполнять функцию преобразователя интерфейсов.
Работа контроллера ЭРА-CAN v2 с использованием еще одного ЭРА-CAN v2 в качестве преобразователя интерфейсов позволяет организовать сеть из 10 контроллеров ЭРА-CAN v2 (бюджетное решение!).
Источник питания ББП РАПАН-20П обеспечивает питание контроллера напряжением 12 В постоянного тока 2,2 А.
Настольный считыватель мобильных и бесконтактных идентификаторов EM обеспечивает выдачу мобильного идентификатора в мобильное приложение смартфона. Подключение по USB.
Решение дает возможность устанавливать систему на объектах различного масштаба, назначения и конфигурации.
- эффективное использование всех современных сетевых технологий
- возможность подключения к пожарному шлейфу, для разблокировки в случае экстренных ситуаций
- контроллер имеет встроенную энергонезависимую память на 15000 ключей. События передаются по CAN шине в ПО "ЭНТ Контроль Доступа"
- ЭРА-CAN v2 в зависимости от прошивки может быть или сетевым контроллером, или преобразователем интерфейса
- контроллер поддерживает работу в единой системе контроля доступа с сетевыми контроллерами ЭРА-500, Эра-2000, Эра-10000
Схема построения

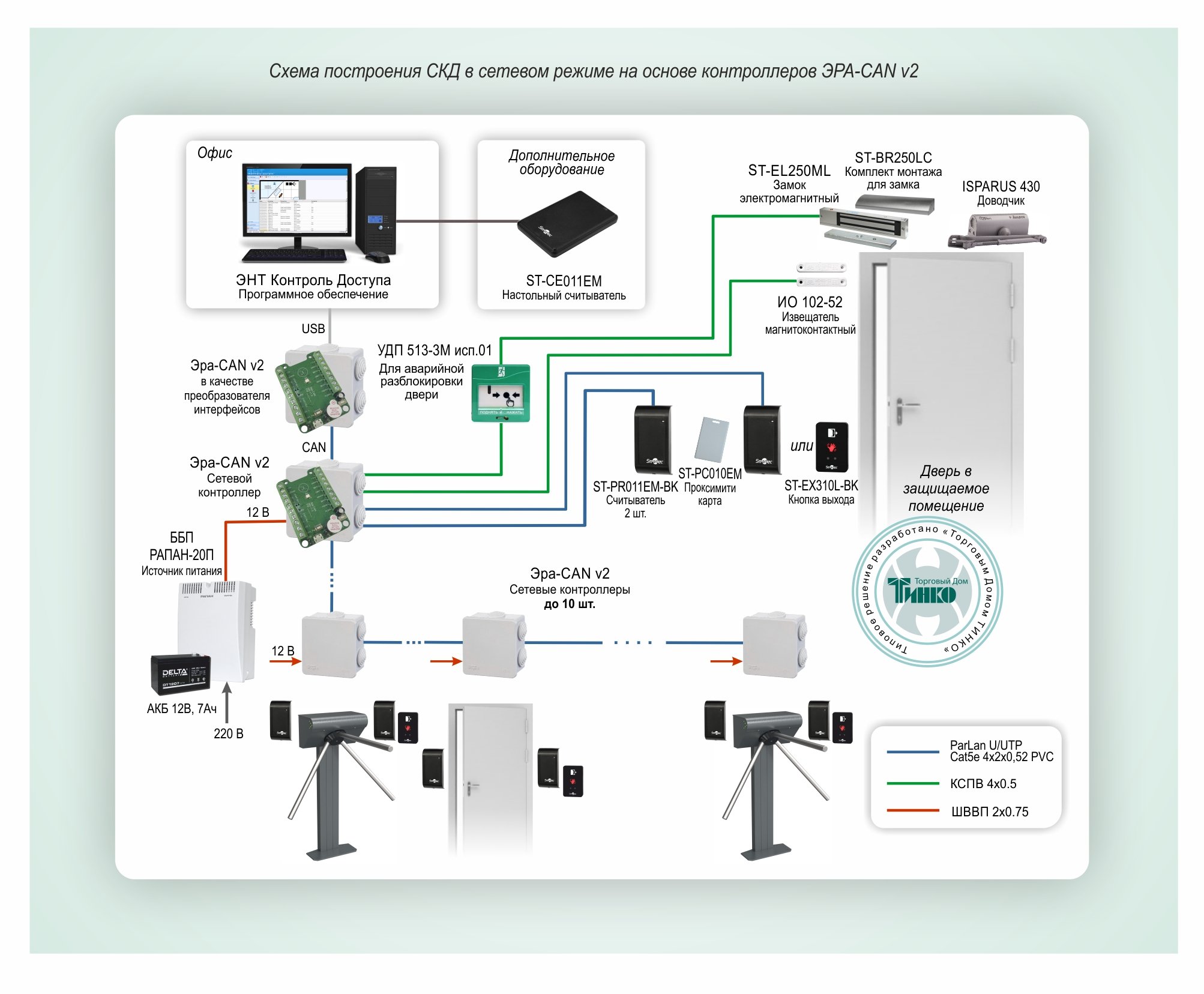

Схема построения системы контроля доступа и учета рабочего времени на одну дверь
