Блок ключей управления клапанами
Покажем товары из данной функциональной группы с необходимой настройкой фильтров
Назначение изделия

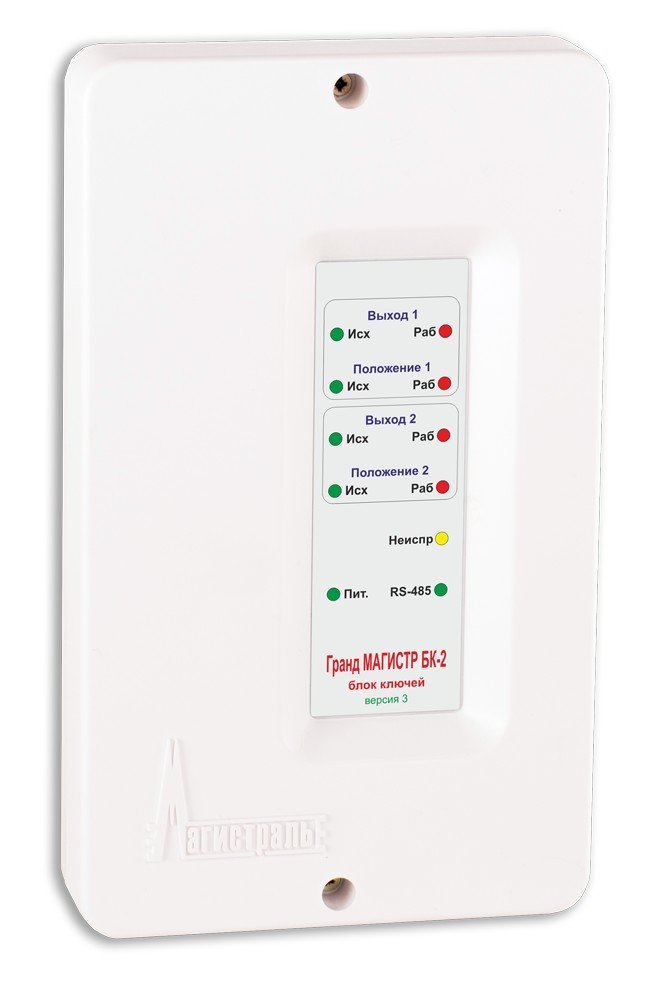

• Блок ключей исполнения БК-2 предназначен для управления и контроля положения одного или двух исполнительных устройств (клапан дымоудаления, огнезадерживающий клапан), входящих в состав системы противодымной защиты.
• Предназначен для работы в приборах ППКОП Гранд МАГИСТР (версия 3.1), ППКУП Гранд МАГИСТР ПУ (версия 3.1), ППКУОП Гранд МАГИСТР-125 (версия 3.1), ППКУОП Магистратор (версия 3.1).
• Контроль состояния и управление выходами с помощью клавиатуры Гранд МАГИСТР Кл ИУ (версия 3.1).
• Организация до 30 независимых выходов управления в одном приборе.
• Цепи каждого выхода контролируются отдельно на обрыв и короткое замыкание.
• Управления приводами исполнительных устройств с напряжением 12/24В
• Управления приводами исполнительных устройств с напряжением 220В через устройство коммутации релейное 12В
• Контроль крайнего исходного и крайнего рабочего положения исполнительного устройства.
• Программируемое время задержки и длительности перевода в рабочее или исходно положение.
• Два входа питания от внешнего РИП 12В или 24В с контролем номинала.
• Режимы управления выходами: автоматический, дистанционный с клавиатуры управления, дистанционный от внешних устройств дистанционного пуска.
• Ручное локальное тестирование работы выходов при монтаже.
Особенности
Без клавиатуры управления работа блоков ключей возможна только в автоматическом режиме по сигналу «Пожар» или сработке элементов дистанционного пуска, Приведение клапанов в исходное положении возможно только вручную или с помощью возвратной пружины.
|
Выходной интерфейс RS-485 |
Ток потребления в режиме «Дежурный» не более, мА 80 |
|
Количество выходов управления 2 (30 max) |
Задержка срабатывания, сек задается; до 250 секунд |
|
Количество управляющих ключей в одном выходе 2 (рабочее; исходное) |
Установка длительности работы выхода (по времени) задается; до 250 секунд |
|
Количество шлейфов 2 (рабочее; исходное) |
Степень защиты IP40 |
|
Коммутируемое напряжение, В 10…16 или 21…28 |
Диапазон рабочих температур, °С -30…+55 |
|
Максимальный коммутируемый ток, А 3 |
Габаритные размеры. мм 200х118х43 |
|
Максимальный ток контроля исправности цепей, мА 1.5 |
Выходной интерфейс
RS-485
Количество выходов управления
2 (30 max)
Количество управляющих ключей в одном выходе
2 (рабочее; исходное)
Количество шлейфов
2 (рабочее; исходное)
Коммутируемое напряжение, В
10…16 или 21…28
Максимальный коммутируемый ток, А
3
Максимальный ток контроля исправности цепей, мА
1.5
Ток потребления в режиме «Дежурный» не более, мА
80
Задержка срабатывания, сек
задается; до 250 секунд
Установка длительности работы выхода (по времени)
задается; до 250 секунд
Степень защиты
IP40
Диапазон рабочих температур, °С
-30…+55
Габаритные размеры. мм
200х118х43
