Назначение изделия
Модуль «МППУ АСР» предназначен для подключения счётчиков с импульсным выходом к адресным регистраторам импульсов «С2000-АСР2» и «С2000-АСР8».

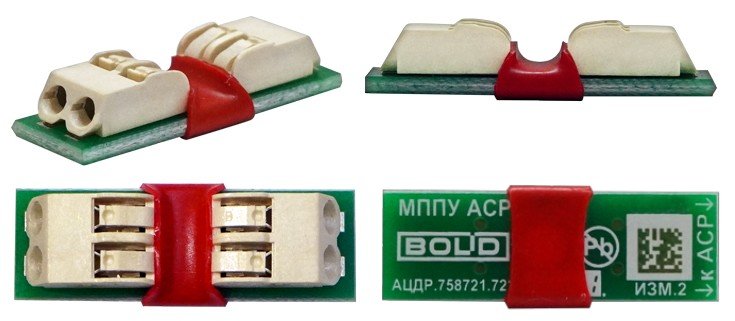

Модуль «МППУ АСР» представляет собой электронную плату, на которой реализованы электрическая схема подключения регистраторов «С2000-АСР2/АСР8» к счётчикам с импульсным выходом и разъемы для данного подключения.
Модуль «МППУ АСР» призван упростить труд монтажников при подключении счетчиков с импульсным выходом без цепи NAMUR к регистраторам «С2000-АСР2/АСР8». Процесс подключения сводится к коммутации четырех проводов в клеммы модуля с соблюдением направленности и полярности. Рекомендуемый способ установки – в коммутационной коробке с соответствующим классом защиты.
Дополнительное оборудование
(251044) - Коробка TYCO 43х80х35 (67091), серая
(258373) - Коробка TYCO 43х80х35 (67091Б), белая
|
Сечение присоединяемых проводов, мм² 0.2…0.75 |
Диапазон рабочих температур, °С -45…+85 |
|
Степень защиты IP20 |
Габаритные размеры. мм 40х10х7 |
|
Климатическое исполнение О3 |
Сечение присоединяемых проводов, мм²
0.2…0.75
Степень защиты
IP20
Климатическое исполнение
О3
Диапазон рабочих температур, °С
-45…+85
Габаритные размеры. мм
40х10х7
