Типовое решение: ОПС-077

Типовое решение позволит развернуть на объекте проводную (до 48 шлейфов) охранную систему на базе контрольной панели со встроенным GSM-модулем - Nord GSM (Си-Норд).

Система предназначена для своевременной передачи в виде пуш-уведомлений:
- тревожных сообщений о вторжении и возникновении пожара, протечке воды и утечке газа, изменениях температуры;
- уведомления по событиям взятия и снятия
- сигнальных извещений о состоянии технических средств охраны.

Система позволяет передавать извещения на пульт централизованного наблюдения (ПЦН) по беспроводным сетям стандарта GSM 900/1800 и Ethernet. Поддерживается параллельная работа с двумя различными сотовыми операторами.

Контрольная панель Nord GSM может передавать события по двум каналам связи: GSM и Ethernet. Для Ethernet потребуется Адаптер Ethernet.
Рекомендуется при возможности подключать и GSM, и Ethernet — каналы резервируют друг друга, повышая тем самым надежность системы. Когда подключены оба канала, главный — Ethernet, а GSM — резервный.

Информационная емкость системы:
- прибор поддерживает подключение до 8 охранных шлейфов с проводными охранными и технологическими извещателями;
- возможность подключить в один шлейф до 50 извещателей потреблением по 10 мА
- с помощью расширителя зон NB-EX81 (до 5 шт.), подключаемого по шине NordBus, можно увеличить количество контролируемых ШС до 48;
- поддержка до 10 двухпроводных пожарных извещателей при использовании преобразователя интерфейсов EX22.

Управление системой может осуществляться:
- с помощью проводной клавиатуры: NB-K12 или K16-LCD
- через мобильное приложение MyAlarm.

До 64 пользователей. У каждого пользователя есть свой аккаунт в личном кабинете и код взятия / снятия. С его помощью пользователь снимает с охраны доступные ему разделы.

Функции «умного дома»:
- 4 выхода управления типа «открытый коллектор» для управления устройствами локального светозвукового оповещения и с помощью блока релейного УК-20/2 - силовыми исполнительными устройствами;
- контроль протечки воды (H2O-Контакт NEW исп.2 (Н.О.) и утечки газа (ИП 435-1 v4), мониторинг температуры в помещении (Выносной датчик температуры).

Контрольная панель Nord GSM имеет встроенный источник питания, есть вход для внешнего РИП. При расширении системы рекомендуем использовать внешний РИП - БРП-12-3/7.

Решение предназначено для построения бюджетных объектовых систем сигнализации для защиты малых и средних объектов: квартир, загородных домов, офисов, магазинов, ресторанов и бизнес-центров.

Схема построения

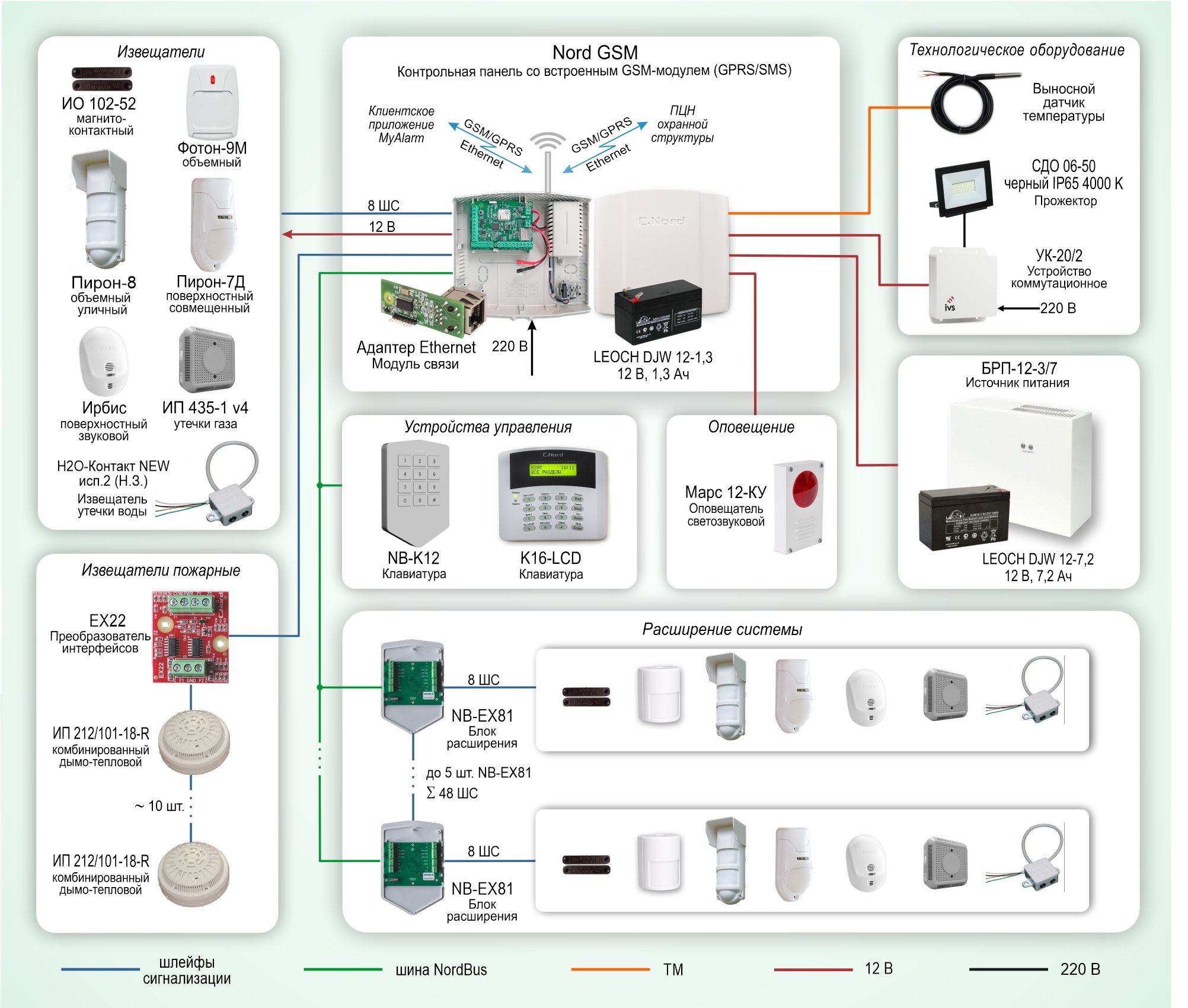

Схема построения системы охранной сигнализации на базе контрольной панели Nord GSM
