Типовое решение: СКУД-026

СКУД-026 / Система управления замками витрины с функцией охраны

Система управления замками витрины с функцией охраны

Код: 307939
Производитель: IronLogic
Подобрать похожие

Покажем товары из данной функциональной группы с необходимой настройкой фильтров

12 187,84 /
Цена с учетом скидки
12 714,97 /
Розничная цена
12 187,84 /
12 714,97 /

Решение описывает систему управления электромеханическими замками для торговой мебели (витрины с одной или двумя распашными стеклянными дверцами, выдвижные ящики стеклянные или из ЛДСП, шкафы, прилавки и т.п.) с функцииями охранной сигнализации на базе контроллера SA-03.

Система состоит:
1.    Из контроллера СКУД и ОПС SA-03, который осуществляет
- управление доступом для открытия витрины
- охрану витрины: контроль до 3-х шлейфов сигнализации(ШС), которые могут быть запрограммированы по отдельности, как охранный, круглосуточный или технологический шлейф сигнализации;
- оповещение при тревоге
2.   Двух электромеханических замков: Promix-SM112.10 на стеклянные дверцы и Promix-SM102.10 - на глухие дверцы из ЛДСП. Контроллер SA-03 управляет режимом работы замков.
3.   Прибор контролирует состояние трёх шлейфов сигнализации. В эти шлейфы могут включаться охранные извещатели, например:
- магнитоконтактные - ИО 102-16/1,
- разбитие стекла - Стекло-3,
- вибрационные – ДИМК, - и т.п.
4.  Управление устройством производиться по средствам идентификации. В решении - это электронные ключи DS 1990А-F5, информация с которых распознается считывателем КТМ-Н. Сведения передаются контроллеру.
5. Оповещатель светозвуковой Марс 12-КП, предназначенный для оповещения пользователей о тревоге, а также о постановке/снятии, по желанию.
6. Контроллер SA-03 рекомендуется запитать от бесперебойного стабилизированного источника питания номинальным напряжением 12В.  Мощность источника питания рассчитывается, исходя из тока потребления всех устройств, подключенных к нему. Рапан-10 - на 1 витрину. Рапан-40 - на несколько витрин.

Настройка контроллера производится при помощи прикладного ПО «Конфигуратор», установленного на ПК. Подключение контроллера к ПК производится при помощи преобразователя интерфейсов С2000-USB по интерфейсу RS-485.

Описание решения

Описание в pdf

Решение описывает систему управления электромеханическими замками для торговой мебели (витрины с одной или двумя распашными стеклянными дверцами, выдвижные ящики стеклянные или из ЛДСП, шкафы, прилавки и т.п.) с функцииями охранной сигнализации на базе контроллера SA-03.

Система состоит:
1.    Из контроллера СКУД и ОПС SA-03, который осуществляет
- управление доступом для открытия витрины
- охрану витрины: контроль до 3-х шлейфов сигнализации(ШС), которые могут быть запрограммированы по отдельности, как охранный, круглосуточный или технологический шлейф сигнализации;
- оповещение при тревоге
2.   Двух электромеханических замков: Promix-SM112.10 на стеклянные дверцы и Promix-SM102.10 - на глухие дверцы из ЛДСП. Контроллер SA-03 управляет режимом работы замков.
3.   Прибор контролирует состояние трёх шлейфов сигнализации. В эти шлейфы могут включаться охранные извещатели, например:
- магнитоконтактные - ИО 102-16/1,
- разбитие стекла - Стекло-3,
- вибрационные – ДИМК, - и т.п.
4.  Управление устройством производиться по средствам идентификации. В решении - это электронные ключи DS 1990А-F5, информация с которых распознается считывателем КТМ-Н. Сведения передаются контроллеру.
5. Оповещатель светозвуковой Марс 12-КП, предназначенный для оповещения пользователей о тревоге, а также о постановке/снятии, по желанию.
6. Контроллер SA-03 рекомендуется запитать от бесперебойного стабилизированного источника питания номинальным напряжением 12В.  Мощность источника питания рассчитывается, исходя из тока потребления всех устройств, подключенных к нему. Рапан-10 - на 1 витрину. Рапан-40 - на несколько витрин.

Настройка контроллера производится при помощи прикладного ПО «Конфигуратор», установленного на ПК. Подключение контроллера к ПК производится при помощи преобразователя интерфейсов С2000-USB по интерфейсу RS-485.

Достоинства
  • многофункциональное устройство по низкой цене
  • надежная противокражная защита даже при отключении питания: при отсутствии напряжения замки остаются закрытыми
  • передаёт извещения на устройство мониторинга в соответствии с заданным алгоритмом работы, который определяется тактикой обеспечения безопасности на объекте
Особенности
  • контроль охранной сигнализации, а также состояние источников питания
  • автономный и сетевой режим работы
  • мониторинг событий на ПК в реальном времени
  • выбор типа замка

Схема построения

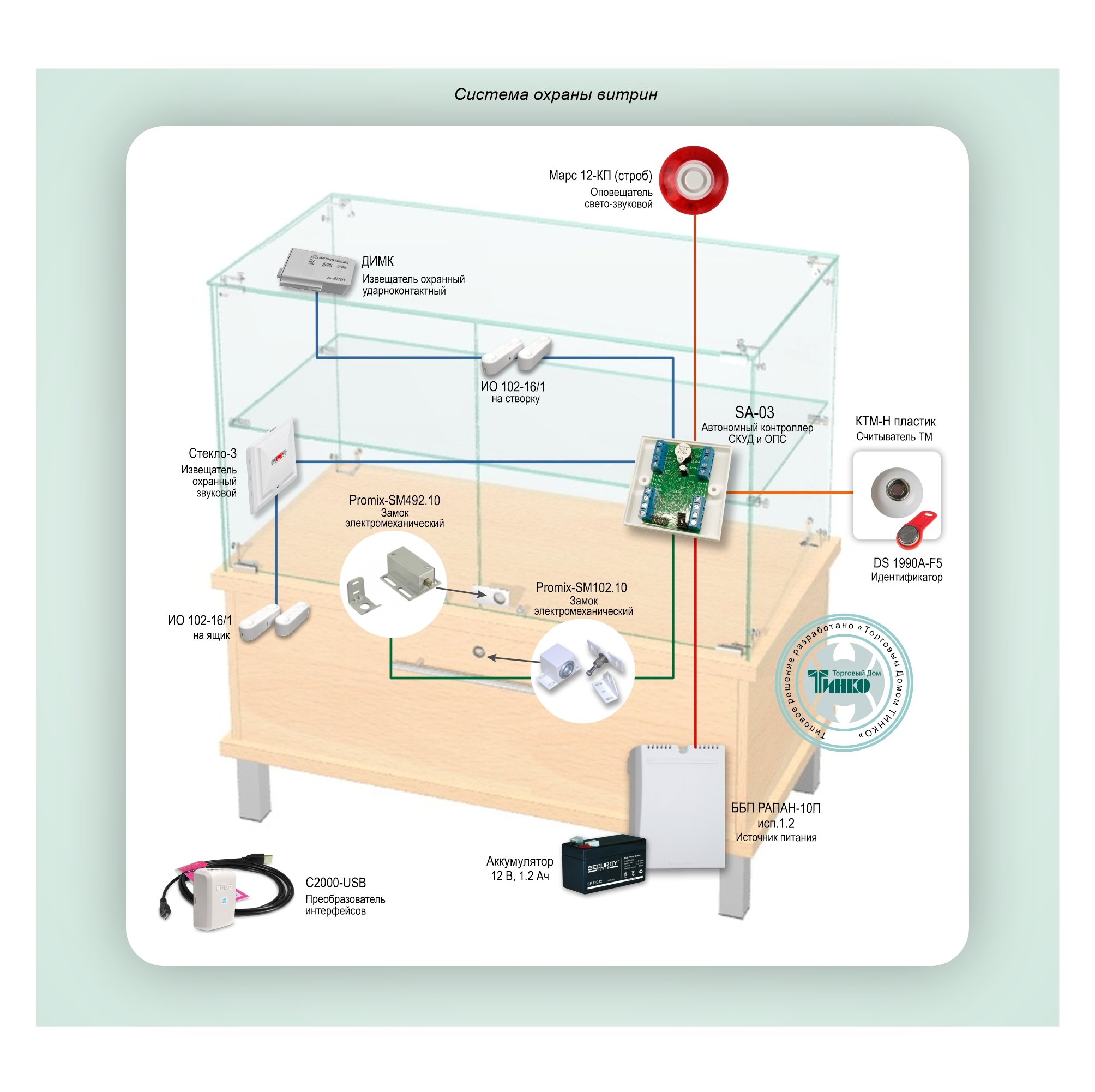

Схема построения системы охранны витрин на базе контроллера SA-03

Схема построения системы охранны витрин на базе контроллера SA-03
Это один из возможных вариантов состава типового решения. Вы можете изменить его по своему усмотрению. Измененный вариант можно добавить в корзину или сохранить в личном кабинете.
