Назначение изделия

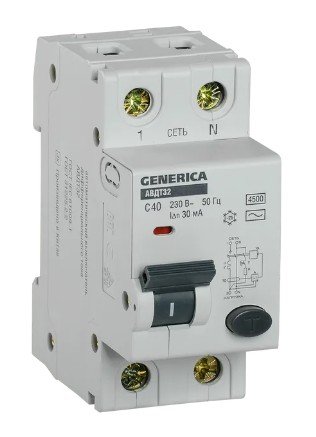

Автоматические выключатели дифференциального тока АВДТ32 предназначены для защиты человека от поражения электрическим током при повреждении изоляции электроустановок, для предотвращения пожаров вследствие протекания токов утечки на землю и для защиты от перегрузки и короткого замыкания.
Рекомендуются для защиты групповых линий, питающих розетки наружной установки, розеток и освещения подвалов и гаражей.
Особенности
- комбинированная схема с электронным модулем дифференциальной защиты и встроенным автоматическим выключателем.
- наиболее надёжная защита человека при прямом прикосновении к токоведущим частям.
- независимый индикатор положения контактов.
- широкий диапазон рабочих температур от -25°С до +50°С.
- насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.
- наличие кнопки ТЕСТ для проверки работоспособности устройства и правильности подключения.
- габариты АВДТ соответствуют 2-модульному исполнению за счёт размещения элементов конструкции.
- помехоустойчивая схема.
- быстрый монтаж с помощью защелки с двойным фиксированным положением.
- увеличенная способность 4,5 кА позволяет устанавливать АВДТ в качестве вводных автоматов защиты.
|
Число полюсов 1P+N |
Индикатор положения контактов (на лицевой панели) Есть |
|
Номинальный ток, А 40 |
Механическая износостойкость, циклов В-О, не менее 15000 |
|
Номинальное напряжение, В 230 |
Электрическая износостойкость, циклов В-О, не менее 6 000 |
|
Номинальный отключающий дифференциальный ток, мА 30 |
Максимальное сечение присоединяемых проводов, мм² 25 |
|
Тип тока утечки АC |
Степень защиты IP20 |
|
Номинальная отключающая способность, А 4000 |
Диапазон рабочих температур, °С -25…+50 |
|
Характеристики срабатывания электромагнитного расцепителя С |
Ширина по количеству модульных расстояний 2 |
Число полюсов
1P+N
Номинальный ток, А
40
Номинальное напряжение, В
230
Номинальный отключающий дифференциальный ток, мА
30
Тип тока утечки
АC
Номинальная отключающая способность, А
4000
Характеристики срабатывания электромагнитного расцепителя
С
Индикатор положения контактов (на лицевой панели)
Есть
Механическая износостойкость, циклов В-О, не менее
15000
Электрическая износостойкость, циклов В-О, не менее
6 000
Максимальное сечение присоединяемых проводов, мм²
25
Степень защиты
IP20
Диапазон рабочих температур, °С
-25…+50
Ширина по количеству модульных расстояний
2
