Типовое решение: ОПС-079

Типовое решение основано на построении радиоканальной системы безопасности AX PRO на базе оборудования Hikvision. Система предназначена для обеспечения безопасности любых объектов: квартир, жилых домов, дач, учреждений, магазинов и других объектов.

Система позволяет:
- контролировать состояние радиоканальных извещателей: объектовый прибор – радиоканальная контрольная панель на 96 зон DS-PWA96-M-WE - обменивается данными с извещателями по инновационному беспроводному протоколу нового поколения Tri-X с частотой радиосвязи 868 МГц.
- в случае тревоги принимать сигналы от извещателей и передавать уведомления и графическую информацию (фото при тревоге): пользователям с помощью приложения для смартфона и на пульт централизованной охраны
- управлять электроприборами прямо из мобильного приложения с помощью устройств автоматизации.

Емкость системы:
Система поддерживает до 96 радиоканальных извещателей Hikvision, 32 раздела, до 48 брелков; до 6 беспроводных оповещателей, 8 клавиатур (считывателей карт); подключение периферийных устройств – до 210, включая IP-камеры; емкость журнала событий – 5000 записей, до 46 пользователей.

Оборудование Hikvision
В состав необходимого оборудования входят контрольная панель DS-PWA96-M-WE (далее Панель) и радиоустройства Hikvision. Комплект устройств подбирается в зависимости от целей внедрения системы, конфигурации и внутренней отделки помещения, а также технической укрепленности. Оборудование в режиме реального времени отслеживает несанкционированное проникновение на объект через дверь или окна, фиксирует любые движения в помещении, контролирует наличие протечки воды, температуру и влажность, определяет задымление.
Оборудование работает круглосуточно и подходит для установки на различные объекты. Панель аккумулирует данные с установленных в помещении извещателей и отправляет их на удаленный сервер через сеть Интернет в зашифрованном виде. Для гарантированной передачи данных используются Ethernet или одна из двух SIM-карт 3G/4G любого оператора связи.

Электропитание
В базовом варианте Панель комплектуется аккумулятором емкостью 4,5 Ач (время работы от штатной АКБ заявлено до 12 ч, при неактивном канале Ethernet). Чтобы увеличить время работы при отключении 220 В, типовом решении предложена плата питания DS-PM1-D совместно с резервированным источником питания БИРП-12/2,0. В корпус источника питания устанавливается аккумулятор 12 В емкостью 7 Ач. Данный вариант увеличивает время автономной работы в 3 раза.

Облачный сервис Hikvision
Удаленный сервер находится в независимом центре обработки данных на территории России, который обеспечивает надежное хранение информации и доступность сервиса. Сервис работает круглосуточно в режиме 24/7.

Управление системой
Управление системой осуществляется через БЕСПЛАТНОЕ мобильное приложение, установленное на смартфоне или планшете (доступны версии для Android и iOS). Пользователь дистанционно управляет системой, самостоятельно задает параметры работы устройств, сценарии их совместной работы. При возникновении потенциальной угрозы безопасности или аварии в инженерных системах сервис уведомит пользователей, отправив уведомления по одному или сразу нескольким каналам оповещения в виде push-сообщения в мобильное приложение, SMS-сообщения, сообщения электронной почты или звонка на указанный номер телефона.

Организация пультовой и автономной охраны
В сервисе Hikvision предусмотрена возможность организации как пультовой, так и автономной охраны. В случае работы с частным охранным предприятием события по охраняемому объекту будут дублироваться на ПЦН для оперативного реагирования на них.
При централизованной охране объектов Панель осуществляет передачу извещений на ПЦО:
- напрямую на пульт охранной компании через интернет (с помощью SIM-карт или Ethernet)
- через сервер Hik-ProConnect через интернет (с помощью SIM-карт или Ethernet)
Одновременно может использоваться оба варианта подключения, при этом подключение через сервер будет выступать резервным каналом передачи извещений на ПЦО.
Для общения с ПЦО используется ПО IP-Receiver PRO и следующие протоколы: Contact ID (SurGard), SIA (DC-09), Ademco 685, Manitou, SBN.
При автономной охране объекта на базе Панели (без подключения к ПЦО) при срабатывании извещателей будет включаться звуковой оповещатель (сирена) и световой сигнал тревоги на домашней сирене (можно также подключить выносной светодиод). В этом случае собственник получит звонок, СМС и PUSH-уведомление на смартфоне (зависит от настроек уведомлений).

Программное обеспечение
Приложение Hik-Connect для конечных пользователей предоставляет полноценное управление охранной системой. Включает в себя функции дистанционной постановки объекта на охрану или снятия с охраны, проверки состояния системы, получения тревожных уведомлений и их верификации, добавления новых пользователей.
Для специалистов монтажных организаций предусмотрено мобильное приложение Hik-ProConnect, которое поддерживает удаленную настройку устройств из любой точки мира, добавление и конфигурирование элементов.

Схема построения

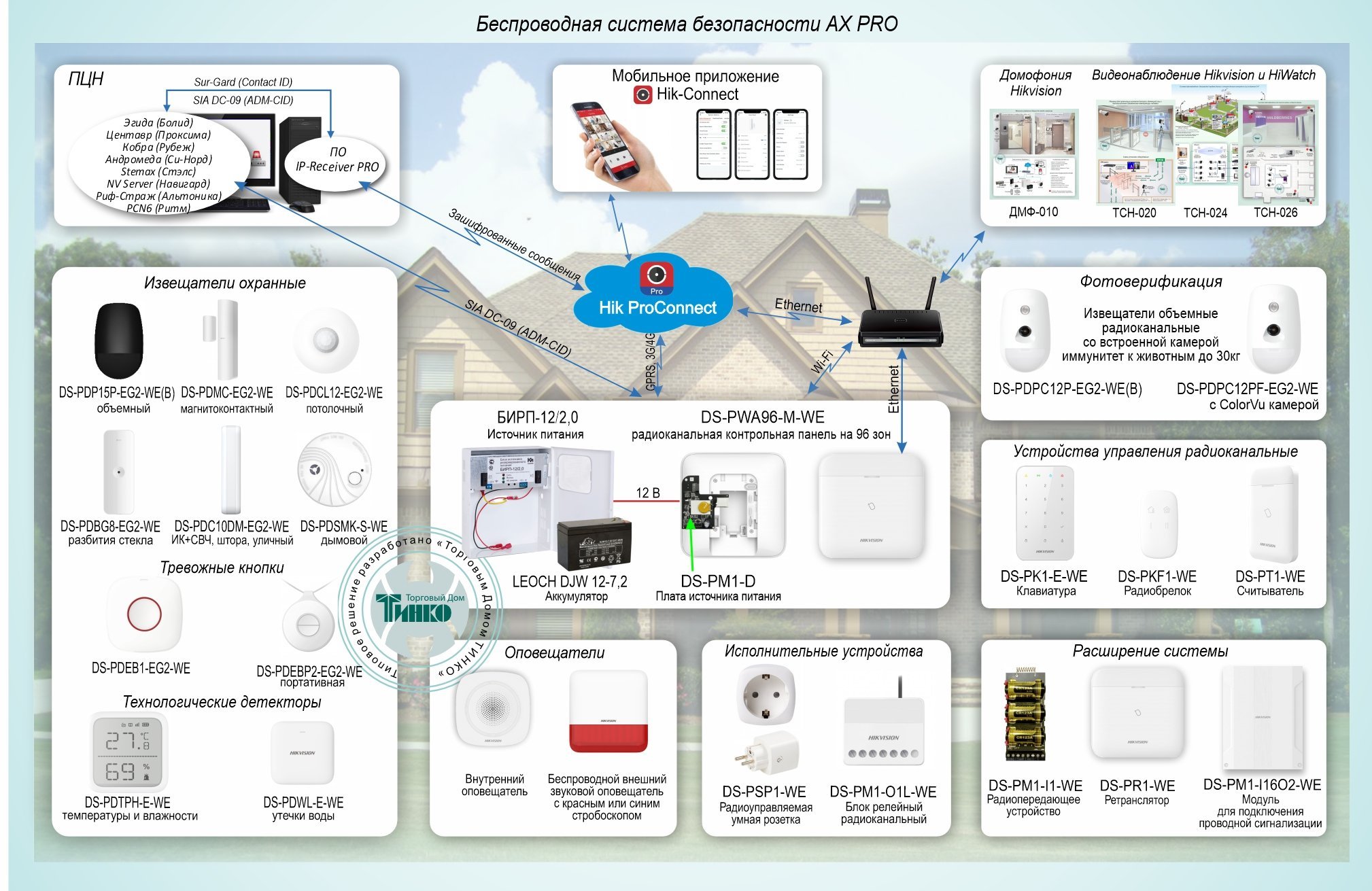

Схема построения системы безопасности AX PRO
