Диспетчерский блок
Покажем товары из данной функциональной группы с необходимой настройкой фильтров
Назначение изделия

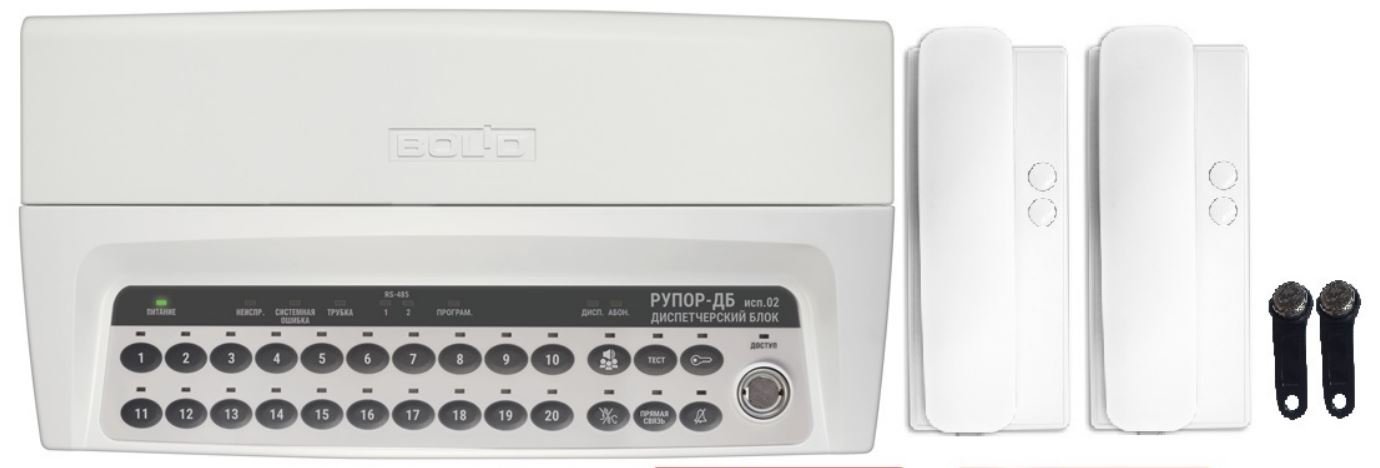

Блок «Рупор-ДБ исп.02» является частью адресного блочно-модульного прибора пожарного управления по ГОСТ 53325-2012 п.7.2.6 и предназначен для обеспечения двунаправленных каналов связи зон пожарного оповещения с помещением пожарного поста.
В состав блочно-модульного ППУ, помимо диспетчерского блока, должен входить прибор приемно-контрольный и управления пожарный «Сириус» или пульт контроля и управления (ПКУ) охранно-пожарный «С2000М», или их исполнения. Связь между блоками проводная. Диспетчерский блок применяется совместно с блоком «Рупор-ДК исп.02» (коммутационный блок).

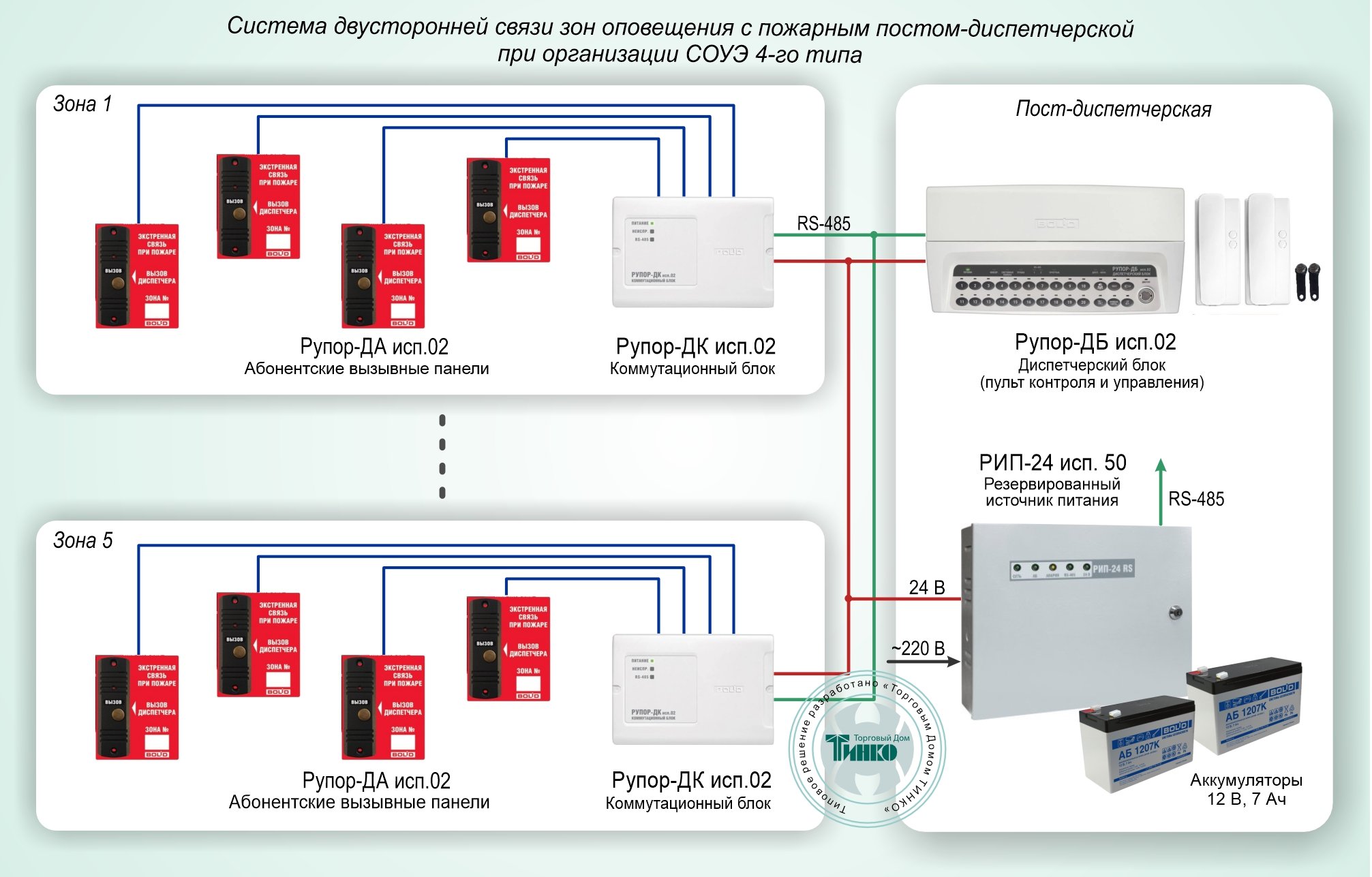

Диспетчерский блок в комплекте с ПКУ «С2000М» или прибором приёмно-контрольным и управления «Сириус», может быть использован для построения систем оповещения и управления эвакуацией (СОУЭ) четвертого и пятого типов по классификации СП.3.13130.2009.
|
Напряжение питания, B: |
Максимальная удаленность подключения коммутационных блоков, м 1000 |
|
- от внешнего источника питания 12…24 |
Количество подключаемых трубок диспетчера, шт 2 |
|
Ток потребления, мА: |
Интерфейс подключаемой трубки диспетчера двухпроводная линия связи |
|
- в дежурном режиме не более 167 |
Максимальная удаленность подключения трубки диспетчера от диспетчерского блока, м 2 |
|
Количество входов питания 2 |
Количество контролируемых абонентских вызывных панелей, шт 1…20 |
|
Внешние интерфейсы для обмена, программирования и управления: |
Количество хранимых в памяти персональных контактных ключей DS1990A, шт до 15 |
|
- интерфейс связи для работы в ИСО «Орион» 2 х RS-485 (протокол «Орион») |
Степень защиты IP20 |
|
- интерфейс связи с коммутационными блоками 2 х RS-485 (не поддерживает протокол «Орион») |
Диапазон рабочих температур, °С -30…+40 |
|
Количество подключаемых коммутационных блоков по линии RS485-2, шт 1…5 |
Габаритные размеры. мм 332х177х42 |
Напряжение питания, B:
- от внешнего источника питания
12…24
Ток потребления, мА:
- в дежурном режиме не более
167
Количество входов питания
2
Внешние интерфейсы для обмена, программирования и управления:
- интерфейс связи для работы в ИСО «Орион»
2 х RS-485 (протокол «Орион»)
- интерфейс связи с коммутационными блоками
2 х RS-485 (не поддерживает протокол «Орион»)
Количество подключаемых коммутационных блоков по линии RS485-2, шт
1…5
Максимальная удаленность подключения коммутационных блоков, м
1000
Количество подключаемых трубок диспетчера, шт
2
Интерфейс подключаемой трубки диспетчера
двухпроводная линия связи
Максимальная удаленность подключения трубки диспетчера от диспетчерского блока, м
2
Количество контролируемых абонентских вызывных панелей, шт
1…20
Количество хранимых в памяти персональных контактных ключей DS1990A, шт
до 15
Степень защиты
IP20
Диапазон рабочих температур, °С
-30…+40
Габаритные размеры. мм
332х177х42
