Типовое решение: УМД-005

УМД-005 / Система дистанционного управления инженерной системой дома с широкими функциональными возможностями

Система дистанционного управления инженерной системой дома с широкими функциональными возможностями

Код: 319016
Производитель: MicroLine
Функционал: Типовое решение УМД
Подобрать похожие

Покажем товары из данной функциональной группы с необходимой настройкой фильтров

21 104,70 /
Цена с учетом скидки
24 057,47 /
Розничная цена
21 104,70 /
24 057,47 /

Типовое решение на основе оборудования торговой марки «MicroLine» предназначено для дистанционного управления инженерными системами домашней автоматики: отопительной системой, регулированием воды, горячим водоснабжением; управления освещением; контроля состояния охранных извещателей и различных проводных и беспроводных датчиков.

Универсальный контроллер ZONT H700+PRO, который является основой решения, обеспечивает:
    а) контроль состояния и автоматическое управление системой отопления
    б) контроль состояния радиоканальных извещателей и датчиков ZONT, работающих на частоте 868 МГц: охранных, температуры и влажности, утечки воды, - через подключаемый к контроллеру радиомодуль ZONT МЛ-590
    в) контроль состояния проводных датчиков температуры и влажности ZONT
    г) управление различными электрическими приборами
    д) автоматическое оповещение пользователя об авариях, критических ситуациях и отклонении параметров работы системы отопления и контролируемых датчиков от заданных значений
    е) дистанционное управление элементами домостроения (воротами, шлагбаумами, светом, поливом и т.п.) по расписанию, срабатыванию контролируемых датчиков
    ж) контроль режима охраны и безопасности (функция домашней сигнализации).

Каналы связи/передачи данных:
GSM: частотный диапазон 850, 900, 1800, 1900 МГц, поддержка 2G, канал передачи данных – GPRS;
Wi-Fi: частотный диапазон 2,4 ГГц, 802.11 b/g/n.

Поддерживаемые интерфейсы и радиочастоты:
RS-485: интерфейс для обмена данными с цифровыми устройствами
K-Line: интерфейс для обмена данными с радиоприемным устройством ZONT МЛ-590
1-Wire: интерфейс подключения проводных цифровых датчиков температуры ZONT МЛ-771 (DS) и ZONT МЛ-772 (DS)
Радиоканал 433 МГц: встроенный, поддерживает стандартные датчики и брелоки (АМ модуляция, fixed PT2262 / learning EV1527);
Радиоканал 868 МГц: подключаемый через внешние радиомодули ZONT (модель МЛ-590), общее количество подключаемых радиомодулей программно не ограничено, количество контролируемых радиодатчиков одним радиомодулем до 40 шт.

Основное питание: внешний источник стабилизированного питания. Входит в комплектацию.
Резервное питание: встроенный аккумулятор LIR 14500.

Способы управления контроллером

Дистанционно:
- Управление командами из личного кабинета владельца в веб-сервисе zont-online.ru. Доступ в личный кабинет возможен с персонального компьютера, планшета или с мобильного устройства в любом из веб браузеров;
- Управление командами в мобильном приложении ZONT. Приложение разработано для
смартфонов на платформе iOS и Android;
- Управление SMS-командами с телефонов владельца и его доверенных

Локально:
Управление командами с внешней панели управления МЛ-753 (дополнительное
устройство, в комплект не входит и приобретается отдельно).

Способы оповещения пользователя

При срабатывании датчиков или отклонениях в работе котла, системы отопления от заданных параметров, аварии, пропадании напряжения питания формируется оповещение, которое передается владельцу помещения следующими способами:
- сообщением на электронную почту, указанную при регистрации в web-сервисе
- Push-уведомлением в личном кабинете web-сервиса и мобильного приложения
- SMS-сообщением на запрограммированные телефонные номера.

Описание решения

Описание в pdf

Типовое решение на основе оборудования торговой марки «MicroLine» предназначено для дистанционного управления инженерными системами домашней автоматики: отопительной системой, регулированием воды, горячим водоснабжением; управления освещением; контроля состояния охранных извещателей и различных проводных и беспроводных датчиков.

Универсальный контроллер ZONT H700+PRO, который является основой решения, обеспечивает:
    а) контроль состояния и автоматическое управление системой отопления
    б) контроль состояния радиоканальных извещателей и датчиков ZONT, работающих на частоте 868 МГц: охранных, температуры и влажности, утечки воды, - через подключаемый к контроллеру радиомодуль ZONT МЛ-590
    в) контроль состояния проводных датчиков температуры и влажности ZONT
    г) управление различными электрическими приборами
    д) автоматическое оповещение пользователя об авариях, критических ситуациях и отклонении параметров работы системы отопления и контролируемых датчиков от заданных значений
    е) дистанционное управление элементами домостроения (воротами, шлагбаумами, светом, поливом и т.п.) по расписанию, срабатыванию контролируемых датчиков
    ж) контроль режима охраны и безопасности (функция домашней сигнализации).

Каналы связи/передачи данных:
GSM: частотный диапазон 850, 900, 1800, 1900 МГц, поддержка 2G, канал передачи данных – GPRS;
Wi-Fi: частотный диапазон 2,4 ГГц, 802.11 b/g/n.

Поддерживаемые интерфейсы и радиочастоты:
RS-485: интерфейс для обмена данными с цифровыми устройствами
K-Line: интерфейс для обмена данными с радиоприемным устройством ZONT МЛ-590
1-Wire: интерфейс подключения проводных цифровых датчиков температуры ZONT МЛ-771 (DS) и ZONT МЛ-772 (DS)
Радиоканал 433 МГц: встроенный, поддерживает стандартные датчики и брелоки (АМ модуляция, fixed PT2262 / learning EV1527);
Радиоканал 868 МГц: подключаемый через внешние радиомодули ZONT (модель МЛ-590), общее количество подключаемых радиомодулей программно не ограничено, количество контролируемых радиодатчиков одним радиомодулем до 40 шт.

Основное питание: внешний источник стабилизированного питания. Входит в комплектацию.
Резервное питание: встроенный аккумулятор LIR 14500.

Способы управления контроллером

Дистанционно:
- Управление командами из личного кабинета владельца в веб-сервисе zont-online.ru. Доступ в личный кабинет возможен с персонального компьютера, планшета или с мобильного устройства в любом из веб браузеров;
- Управление командами в мобильном приложении ZONT. Приложение разработано для
смартфонов на платформе iOS и Android;
- Управление SMS-командами с телефонов владельца и его доверенных

Локально:
Управление командами с внешней панели управления МЛ-753 (дополнительное
устройство, в комплект не входит и приобретается отдельно).

Способы оповещения пользователя

При срабатывании датчиков или отклонениях в работе котла, системы отопления от заданных параметров, аварии, пропадании напряжения питания формируется оповещение, которое передается владельцу помещения следующими способами:
- сообщением на электронную почту, указанную при регистрации в web-сервисе
- Push-уведомлением в личном кабинете web-сервиса и мобильного приложения
- SMS-сообщением на запрограммированные телефонные номера.

Достоинства
  • в комплект поставки входят: блок основного питания, 3 проводные датчика температуры, регистрационная пластиковая карта и две антенны (GSM и 433 МГц)
  • контроллер обеспечивает дистанционный контроль напряжения питания
  • настройка сценариев автоматизации
  • поддержка цифровых и аналоговых датчиков температуры и влажности
  • резервный аккумулятор поддерживает работу внутренней схемы контроллера (процессора, модемов GSM и Wi-Fi) и проводных датчиков температуры
Особенности
  • для применения ZONT H700+PRO не требуется получения разрешения на выделение частоты
  • интерфейсы для расширения системы K-Line, RS-485, 1-Wire
  • количество проводных датчиков температуры - до 10 шт.
  • общее количество контролируемых датчиков программно не ограничено, но зависит от физических свойств линии связи

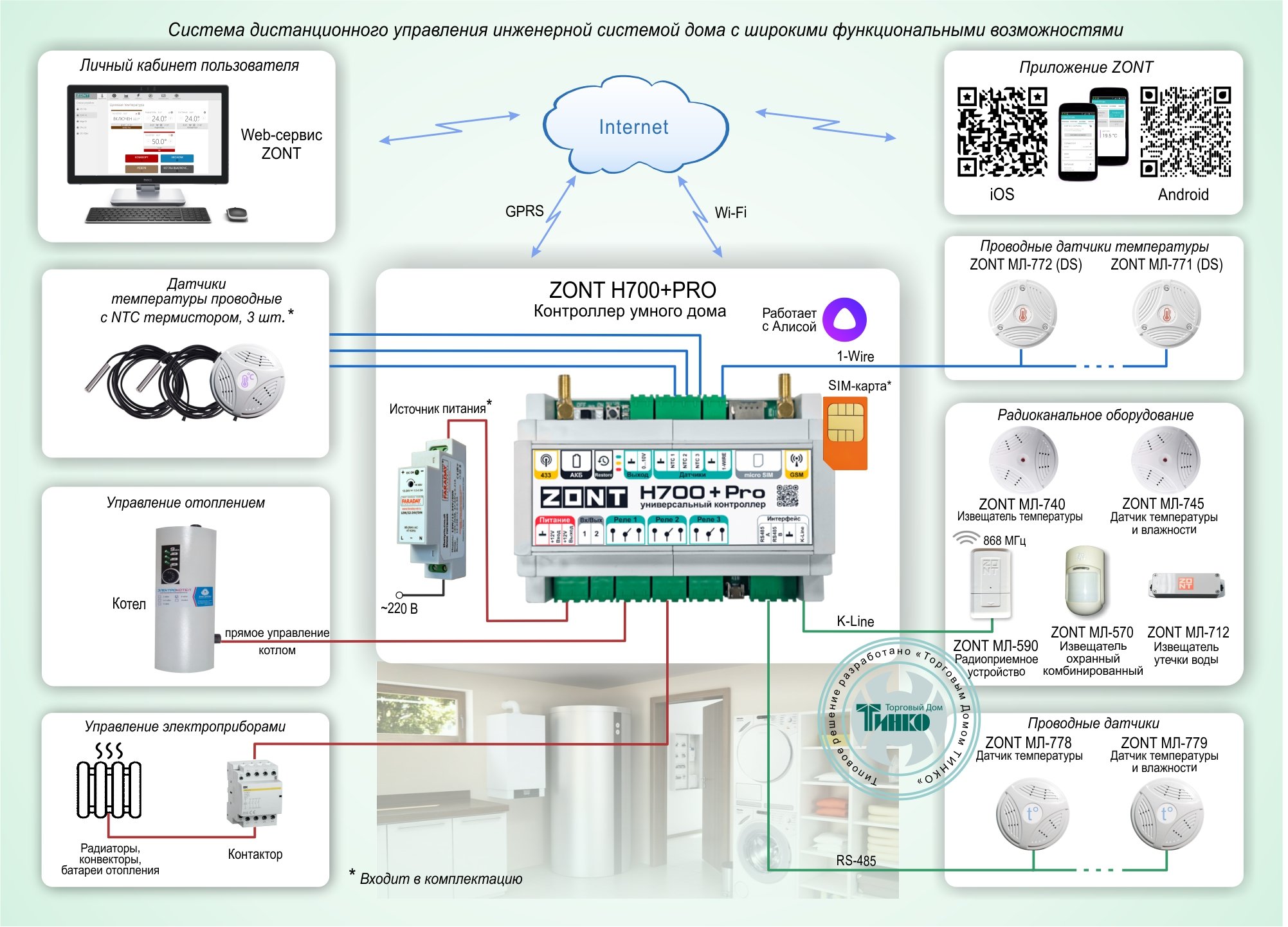

Схема построения

Схема построения системы

Схема построения системы
Это один из возможных вариантов состава типового решения. Вы можете изменить его по своему усмотрению. Измененный вариант можно добавить в корзину или сохранить в личном кабинете.
