Назначение изделия

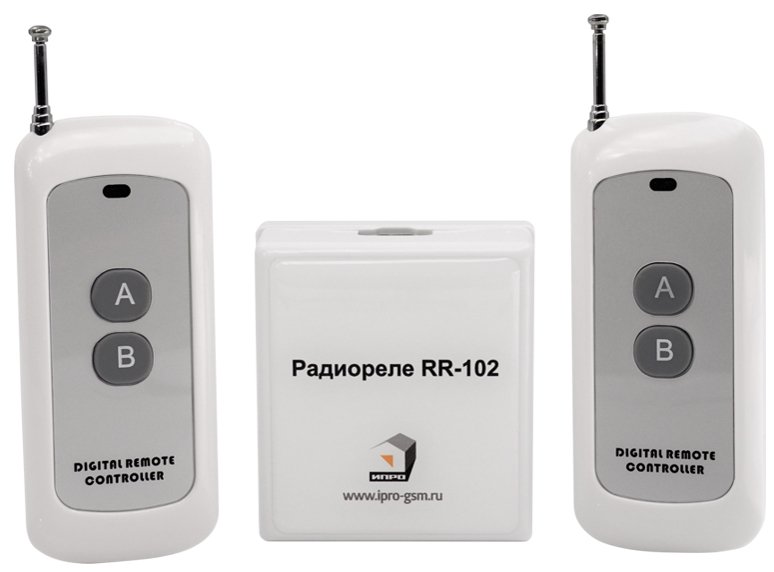

Комплект радиореле RR-10Х предназначен для управления различными электроустройствами с пульта:
- электрическими воротами;
- шлагбаумом;
- раздвижными дверями;
- электрозамками;
- калитками;
- электрическими шторами;
- лампочками или любыми электроустройствами.
Особенности
Каждая кнопка пульта имеет свой индивидуальный неповторимый код. Кнопку вы можете записать в память прибора один раз. При попытке повторно записать кнопку, прибор не будет реагировать на ваши действия.
Режимы работы реле:
№1. Режим «Переключатель»:
- при получении сигнала от пульта реле включается, светодиод светиться. При получении повторного сигнала, реле выключается и светодиод гаснет. Чтобы установить данный режим, нужно снять все перемычки как показано на рисунке.
№2. Режим «1 секунда»:
- при получении сигнала от пульта реле включается, светодиод загорается на 1 секунду. При повторном получении сигнала реле включится повторно на 1 секунду. Чтобы установить данный режим, нужно установить одну перемычку в позицию как показано на рисунке.
№3. Режим «3 секунды»:
- при получении сигнала от пульта реле включается, светодиод загорается на 3 секунды. При повторном получении сигнала реле включится повторно на 3 секунды. Чтобы установить данный режим, нужно установить одну перемычку в позицию как показано на рисунке.
№4. Режим «60 секунд»:
- при получении сигнала от пульта реле включается, светодиод загорается на 60 секунд. При повторном получении сигнала реле включится повторно на 60 секунд. Чтобы установить данный режим, нужно установить одну перемычку в позицию как показано на рисунке.
№5. Режим «2 кнопки»:
- при получении одного сигнала от пульта реле включается, светодиод начинает светиться. При получении другого сигнала от другой кнопки, реле выключается и светодиод гаснет. Чтобы установить данный режим, нужно установить одну перемычку в позицию как показано на рисунке.
№6. Режим «Удерживание»:
- при нажатии и удерживании кнопки пульта реле включается, как только вы отпустите кнопку пульта, реле выключится. Чтобы установить данный режим, нужно установить одну перемычку в позицию как показано на рисунке.
|
Параметры радиоканала: |
- коммутируемый ток, А 10 |
|
- рабочая частота, МГц 433.92 |
Напряжение питания, B: |
|
- дальность (в прямой видимости), м 650 |
- от сети переменного тока 220 |
|
- количество регистрируемых кнопок 192 |
- от внешнего источника питания 12 |
|
Параметры релейных выходов: |
Ток потребления, мА: |
|
- кол-во выходов типа "СК" 2 |
- не более 20 |
|
- тип релейных выходов НО/НЗ |
Диапазон рабочих температур, °С -30…+50 |
|
- коммутируемое напряжение, В 220 |
Габаритные размеры. мм 67х62х30 |
Параметры радиоканала:
- рабочая частота, МГц
433.92
- дальность (в прямой видимости), м
650
- количество регистрируемых кнопок
192
Параметры релейных выходов:
- кол-во выходов типа "СК"
2
- тип релейных выходов
НО/НЗ
- коммутируемое напряжение, В
220
- коммутируемый ток, А
10
Напряжение питания, B:
- от сети переменного тока
220
- от внешнего источника питания
12
Ток потребления, мА:
- не более
20
Диапазон рабочих температур, °С
-30…+50
Габаритные размеры. мм
67х62х30
