Типовое решение организации системы видеоконтроля для магазинов, складов и т.п. реализовано на оборудовании TP-Link, CABEUS, SkyNet и предназначено для:
- визуального контроля для обеспечения общей безопасности объекта, персонала, имущества, посетителей
- мониторинга и анализа действий персонала, выявления нарушений, оптимизации работы
- предоставления возможности основному владельцу предприятия (пункта выдачи) просматривать онлайн видео с камер через облачный сервис VIGI на ноутбуке/планшете/смартфоне
- записи информации от видеокамер и просмотр архива из установленного жесткого диска.
Система позволяет:
- удаленно просматривать видео как в архиве, так и в реальном времени (например, основному владельцу) с помощью приложения VIGI
- прослушивать и решать спорные моменты
- вести видеозапись со всех или выбранных видеокамер
- просматривать архив сроком до 7 дней
- производить резервное копирование файлов.
В решении использовано следующее оборудование:
Основное
1. 4-канальный видеорегистратор VIGI NVR1104H-4P с PoE (можно подключить до 4 IP-камер и 1 HDD до 10 Тб) - для записи видео-/аудиоинформации. Запись видеоизображения с разрешением до 8 Мп.
2. Купольная 3 Мп IP-камера VIGI C430(2.8мм) с широким углом обзора и микрофоном, оснащена ИК +LED-подсветкой, рассчитанной на дальность до 30 метров.
3. Купольные 2 Мп IP-камеры VIGI C420I(2.8мм) с широким углом обзора, оснащены ИК-подсветкой, рассчитанной на дальность до 30 метров.
4. Уличная цилиндрическая 2 Мп IP-видеокамера VIGI C320I(2.8мм) для непрерывной трансляции видеоизображения с охраняемой зоны на видеорегистратор. Камера имеет инфракрасную подсветку дальностью 30 м, способна формировать видеопоток с высоким разрешением со скоростью 30 к/с и передавать четкое изображение как днем, так и ночью, при температуре от -30 до +60 °С. Видеокамера рассчитана на круглосуточную работу.
5. Жесткий диск HDD 1000 GB (1 TB) SATA-III Purple, позволяющий просматривать архив сроком до 7 дней
6. Роутер TL-MR3020 (портативная точка доступа) для подключения к сети Интернет с USB входом под модем 4G/3G.
USB модем 4G/3G необходимо будет приобрести в салонах сотовой связи.
7. Передача питания и видеоданных осуществляется по кабелю «витая пара» UTP indoor 4х2x0,51 Cu Premium.
Дополнительное
1. Шкаф телекоммуникационный WSC-4U настенный 10", 4U. Используется для установки в нем видеорегистратора VIGI NVR1104H-4P.
2. Полка WSC-J018-1 (8437c), 10" глубина 190мм.
3. Блок розеток PDU-4P-2E для 10" шкафов.
С помощью ноутбука/планшета/смартфона можно удаленно просматривать онлайн видео с объекта и получать тревожные уведомления с помощью облачного сервиса VIGI.
Описание решения
Описание в pdf
Типовое решение организации системы видеоконтроля для магазинов, складов и т.п. реализовано на оборудовании TP-Link, CABEUS, SkyNet и предназначено для:
- визуального контроля для обеспечения общей безопасности объекта, персонала, имущества, посетителей
- мониторинга и анализа действий персонала, выявления нарушений, оптимизации работы
- предоставления возможности основному владельцу предприятия (пункта выдачи) просматривать онлайн видео с камер через облачный сервис VIGI на ноутбуке/планшете/смартфоне
- записи информации от видеокамер и просмотр архива из установленного жесткого диска.
Система позволяет:
- удаленно просматривать видео как в архиве, так и в реальном времени (например, основному владельцу) с помощью приложения VIGI
- прослушивать и решать спорные моменты
- вести видеозапись со всех или выбранных видеокамер
- просматривать архив сроком до 7 дней
- производить резервное копирование файлов.
В решении использовано следующее оборудование:
Основное
1. 4-канальный видеорегистратор VIGI NVR1104H-4P с PoE (можно подключить до 4 IP-камер и 1 HDD до 10 Тб) - для записи видео-/аудиоинформации. Запись видеоизображения с разрешением до 8 Мп.
2. Купольная 3 Мп IP-камера VIGI C430(2.8мм) с широким углом обзора и микрофоном, оснащена ИК +LED-подсветкой, рассчитанной на дальность до 30 метров.
3. Купольные 2 Мп IP-камеры VIGI C420I(2.8мм) с широким углом обзора, оснащены ИК-подсветкой, рассчитанной на дальность до 30 метров.
4. Уличная цилиндрическая 2 Мп IP-видеокамера VIGI C320I(2.8мм) для непрерывной трансляции видеоизображения с охраняемой зоны на видеорегистратор. Камера имеет инфракрасную подсветку дальностью 30 м, способна формировать видеопоток с высоким разрешением со скоростью 30 к/с и передавать четкое изображение как днем, так и ночью, при температуре от -30 до +60 °С. Видеокамера рассчитана на круглосуточную работу.
5. Жесткий диск HDD 1000 GB (1 TB) SATA-III Purple, позволяющий просматривать архив сроком до 7 дней
6. Роутер TL-MR3020 (портативная точка доступа) для подключения к сети Интернет с USB входом под модем 4G/3G.
USB модем 4G/3G необходимо будет приобрести в салонах сотовой связи.
7. Передача питания и видеоданных осуществляется по кабелю «витая пара» UTP indoor 4х2x0,51 Cu Premium.
Дополнительное
1. Шкаф телекоммуникационный WSC-4U настенный 10", 4U. Используется для установки в нем видеорегистратора VIGI NVR1104H-4P.
2. Полка WSC-J018-1 (8437c), 10" глубина 190мм.
3. Блок розеток PDU-4P-2E для 10" шкафов.
С помощью ноутбука/планшета/смартфона можно удаленно просматривать онлайн видео с объекта и получать тревожные уведомления с помощью облачного сервиса VIGI.
- круглосуточный контроль за обстановкой внутри здания и на прилегающей к нему территории
- ведение архива, что позволит восстановить информацию и принять правильное решение при рассмотрении спорных ситуаций
- сжатие видеопотока осуществляется высокоэффективными кодеками, H.265, H.265+, что позволяет снизить нагрузку на сеть и уменьшить количество дисковых массивов для хранения архива с видеоданными
- использование технологии PoE позволяет использовать только один комплект проводов как для передачи данных, так и для подачи питания
- высокие показатели работоспособности видеосистемы благодаря использованию оборудования одного бренда
- контроль ситуации на прилегающей территории
- в решении использован телекоммуникационный шкаф для размещения и защиты сетевого оборудования от хищения, повреждения, пыли
- удаленное подключение к системе с помощью приложения VIGI

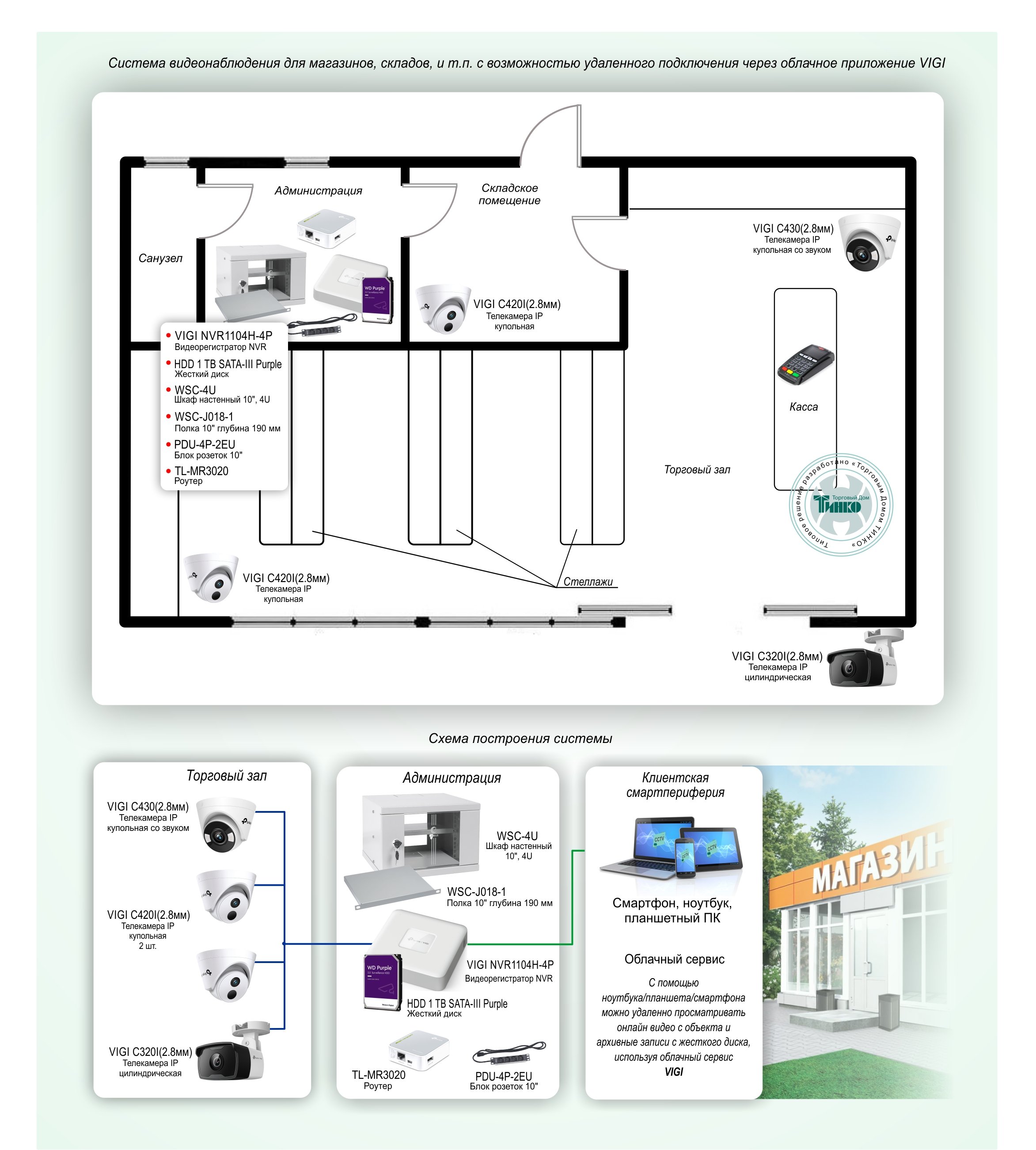

Схема построения
Схема построения системы видеонаблюдения
