Назначение изделия

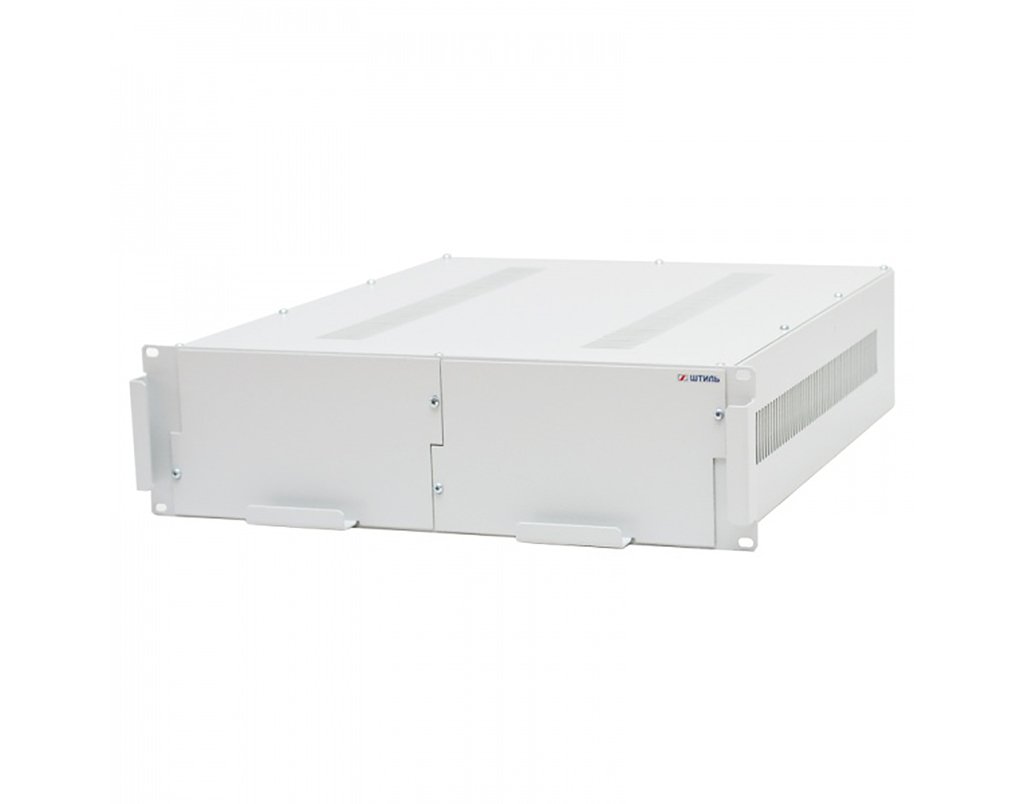

Батарейный модуль BMR-96-24 применяется совместно с однофазным ИБП «Штиль» SR1103L стоечного исполнения мощностью 3 кВА. Изделие представляет собой металлический контейнер с установленными аккумуляторными батареями, обеспечивающими требуемое время автономной работы ИБП. Размер устройства имеет одинаковые параметры с моделью источника бесперебойного питания, благодаря чему модуль можно компактно разместить рядом с ИБП, образуя единую систему.
Номинальное напряжение группы АБ в модуле составляет 96 В. В нем установлено две группы из восьми аккумуляторных батарей 12 В емкостью по 12 Ач. Суммарная емкость батарей в модуле составляет 24 Ач, что позволяет обеспечить автономную работу ИБП в течение 40 мин при 70% нагрузке. Поддерживается параллельное подключение батарейных модулей (до 6 шт.).
Особенности
Фронтальный доступ к выдвижным блокам аккумуляторных батарей позволяет заменить их без демонтажа батарейного модуля. Устройство соединяется с ИБП через разъем TD50A «Андерсон».
