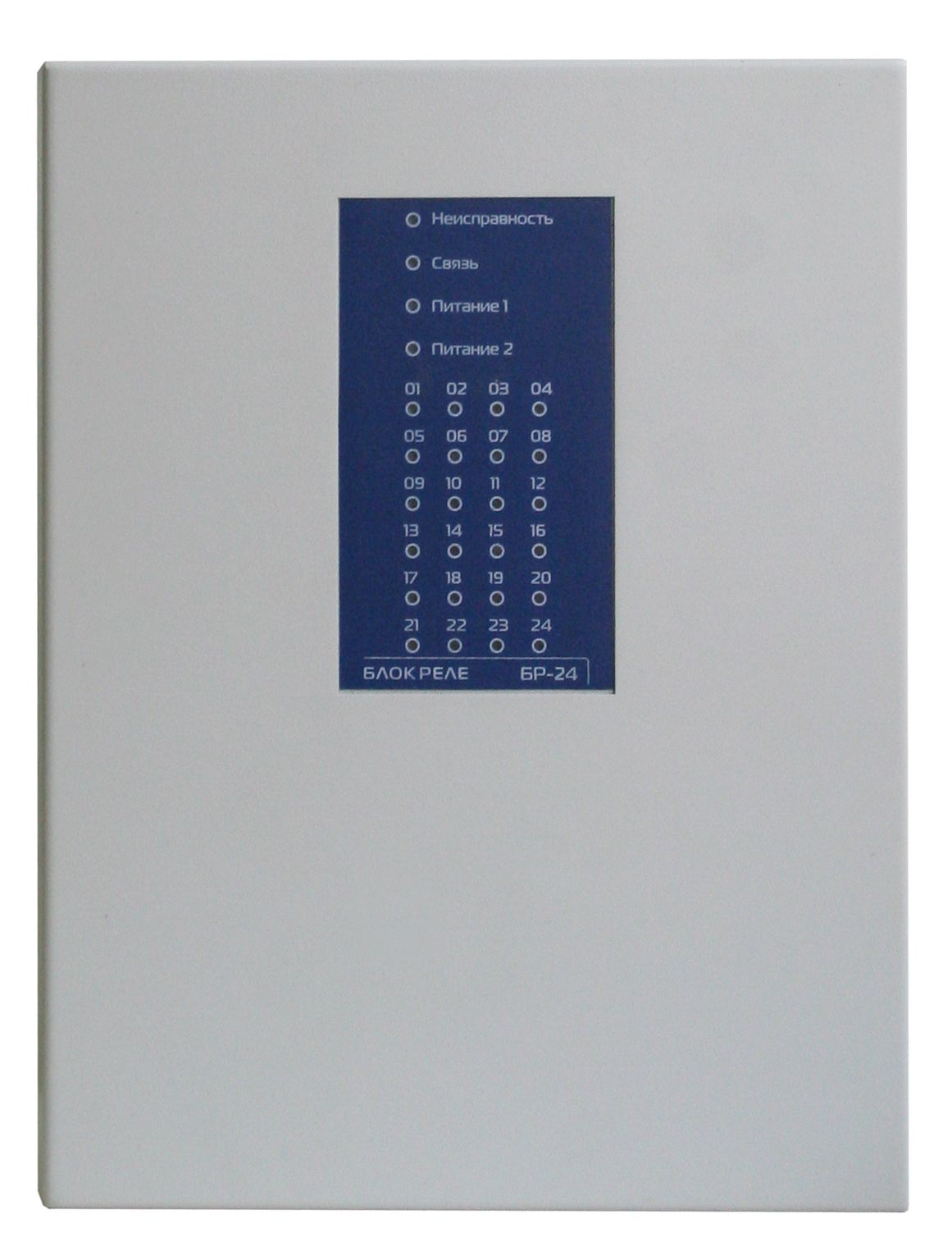

Внешний блок реле ПЦН для "Гранит-16" и "Гранит-24"
Покажем товары из данной функциональной группы с необходимой настройкой фильтров
Назначение изделия
Внешний блок реле ПЦН БР-24 является компонентом приборов Гранит-16 и Гранит-24 и содержит 24 электромагнитных реле, каждое из которых является каналом коммутации (КК) прибора. Каждый канал коммутации, согласно командам прибора, формирует сигналы для пультов централизованного наблюдения либо управляет технологическим оборудованием и инженерными системами объекта. КК могут включаться по состоянию зоны либо по состоянию прибора. Каждому КК присвоено по очереди одно реле блока, в том порядке, как блоки реле были зарегистрированы в памяти прибора.
|
Параметры релейных выходов: |
- от внешнего источника питания 10…15 |
|
- кол-во релейных выходов 24 |
Ток потребления, А: |
|
- коммутируемое напряжение, В 240 |
- не более 1 |
|
- коммутируемый ток, А 10 |
Степень защиты IP30 |
|
Внешние интерфейсы для обмена, программирования и управления: |
Диапазон рабочих температур, °С -30…+50 |
|
- RS-485 2 |
Габаритные размеры. мм 210.6х250х80 м |
|
Напряжение питания, B: |
Параметры релейных выходов:
- кол-во релейных выходов
24
- коммутируемое напряжение, В
240
- коммутируемый ток, А
10
Внешние интерфейсы для обмена, программирования и управления:
- RS-485
2
Напряжение питания, B:
- от внешнего источника питания
10…15
Ток потребления, А:
- не более
1
Степень защиты
IP30
Диапазон рабочих температур, °С
-30…+50
Габаритные размеры. мм
210.6х250х80 м
