IC-Modbus/Dry Contacts

Назначение изделия

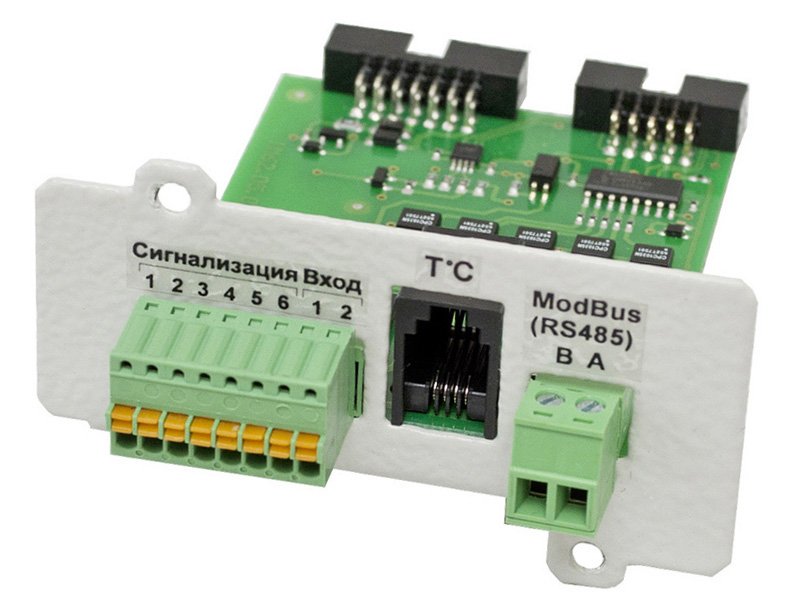

Плата интерфейсов «Штиль» IC-Modbus/Dry Contacts предназначена для расширения функциональных возможностей других плат по мониторингу следующего оборудования: - стабилизаторов переменного напряжения «Штиль» серии ИнСтаб мощностью 6-20 кВА; - однофазных ИБП «Штиль» серий ST, SR, SW, STR мощностью 1-10 кВА. Плата IC-Modbus/Dry Contacts добавляет возможности интерфейса RS-485, поддерживающего протокол MODBUS RTU, а также выходных программируемых «сухих» контактов и входного «сухого» контакта. На фронтальной панели платы расширения расположены разъемы: - сигнализация «сухие» контакты: - 5 выходных – передача сигналов аварий, статуса режимов работы ИБП/стабилизатора; - 1 входной – прием входных сигналов от внешних устройств; - RS-485 – работа по протоколу MODBUS RTU для интеграции информации о состоянии ИБП/стабилизатора, передаваемой в системы диспетчеризации и управления инженерными системами (SCADA); - 4P4C – разъём для подключения датчика «Штиль» TS-1, измеряющего температуру воздуха внутри или около ИБП/стабилизатора (датчик не входит в комплект поставки, является дополнительным аксессуаром). Для подключения по интерфейсу RS-485 используются два сигнала дифференциальной пары A и B, расположенные на внешнем разъеме. Плата расширения, в соответствии со спецификацией MODBUS, является ведущей, ее адрес на шине MODBUS и параметры обмена настраиваются в специализированном ПО «Shtyl Device Manager». Назначение регистров протокола MODBUS можно посмотреть в «Руководстве по эксплуатации» на данное изделие.

Особенности

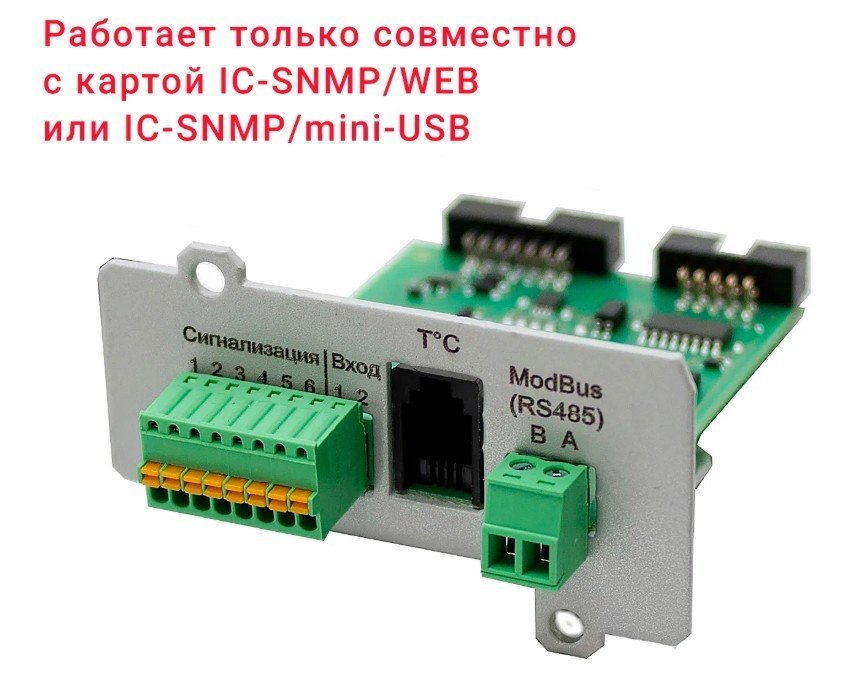

Карта мониторинга IC-Modbus/Dry Contacts устанавливается во внутренний слот инверторных стабилизаторов и ИБП «Штиль» и работает только совместно с картой IC-SNMP/WEB или IC-SNMP/mini-USB.

Дополнительное оборудование

(288279) - Штиль SR1101L, Источник питания UPS (220В)
(289299) - Штиль SR1101SL, Источник питания UPS (220В)
(310453) - Штиль SR1102L, Источник питания UPS (220В)
(310454) - Штиль SR1103L, Источник питания UPS (220В)
(315962) - Штиль SR1103TL, Источник питания UPS (220В)
(318871) - Штиль SR1106L, Источник питания UPS (220В)
(318870) - Штиль SR1110L, Источник питания UPS (220В)
(310455) - Штиль ST1101L, Источник питания UPS (220В)
(310456) - Штиль ST1101SL, Источник питания UPS (220В)
(310457) - Штиль ST1102L, Источник питания UPS (220В)
(305810) - Штиль ST1102SL, Источник питания UPS (220В)
(306159) - Штиль ST1103L, Источник питания UPS (220В)
(300718) - Штиль ST1103SL, Источник питания UPS (220В)
(309021) - Штиль ST1103TL, Источник питания UPS (220В)
(331599) - Штиль ST1106L, Источник питания UPS (220В)
(325450) - Штиль ST1106SL, Источник питания UPS (220В)
(331601) - Штиль ST1110L, Источник питания UPS (220В)
(331600) - Штиль ST1110SL, Источник питания UPS (220В)
(324879) - Штиль STR1101L, Источник питания UPS (220В)
(330061) - Штиль STR1101LD, Источник питания UPS (220В)
(304503) - Штиль STR1101SL, Источник питания UPS (220В)
(331602) - Штиль STR1102L, Источник питания UPS (220В)
(305429) - Штиль STR1102LD, Источник питания UPS (220В)
(310458) - Штиль STR1102SL, Источник питания UPS (220В)
(319088) - Штиль STR1103L, Источник питания UPS (220В)
(321015) - Штиль STR1103SL, Источник питания UPS (220В)
(331603) - Штиль STR1103TL, Источник питания UPS (220В)
(321521) - Штиль STR1103TLD, Источник питания UPS (220В)
(305094) - Штиль SW1000L, Источник питания UPS (220В)
(307834) - Штиль SW1000SL, Источник питания UPS (220В)
(303844) - Штиль ИнСтаб IS10000 (220-230В), Стабилизатор напряжения
(300179) - Штиль ИнСтаб IS12000 (220-230В), Стабилизатор напряжения
(294842) - Штиль ИнСтаб IS15000 (220-230В), Стабилизатор напряжения
(294843) - Штиль ИнСтаб IS20000 (220-230В), Стабилизатор напряжения
(293271) - Штиль ИнСтаб IS7000 (220-230В), Стабилизатор напряжения
(294841) - Штиль ИнСтаб IS8000 (220-230В), Стабилизатор напряжения
