BPM-10-S-B

Назначение изделия

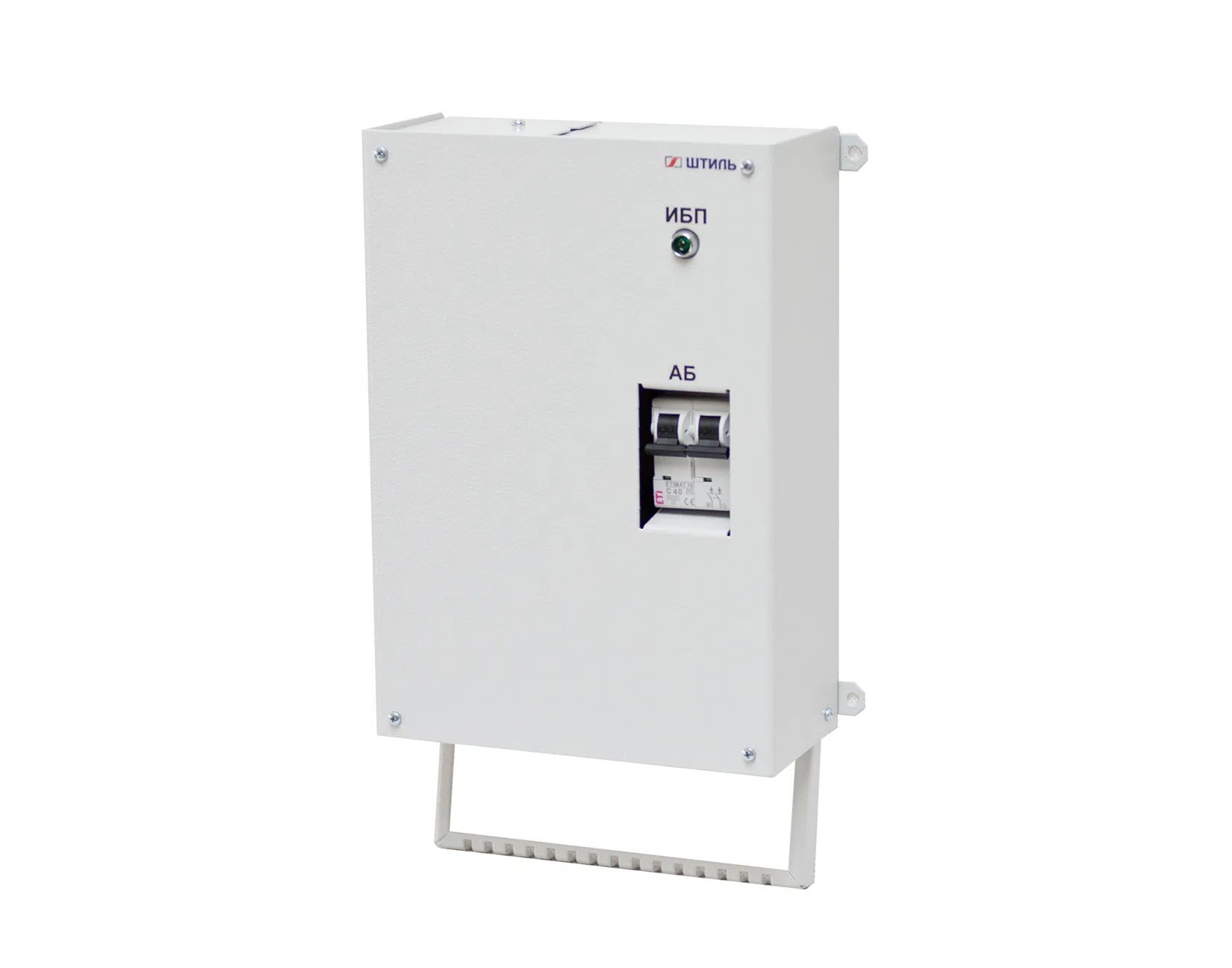

Модуль защиты батарей BPM-10-S-B разработан для совместного применения с моделями ИБП «Штиль» ST1106L, ST1110L и ST3110L (конфигурации 3:1) выходной мощностью 6 и 10 кВА. Устройство крепится на боковую стенку батарейного стеллажа «Штиль» серии «MBS» и обеспечивает удобное подключение и обслуживание открытых аккумуляторных батарей, расположенных в стеллаже, а также подключение внешнего зарядного устройства.

К АБ модуль подключается через разъем TD50A «Андерсон» (кабель подключения заказывается отдельной позицией). В состав модуля входит автоматический выключатель АБ – 2P C63 (DCmax=220В).

Тип разъема для подключения к ИБП – TD50A «Андерсон» (кабель подключения к ИБП входит в комплект поставки устройства).

Тип разъема для подключения внешнего ЗУ – TD50A «Андерсон» (кабель входит в комплект поставки внешнего ЗУ).

Также предусмотрено подключение дополнительной группы АБ через разъем TD50A «Андерсон» (кабель подключения заказывается отдельной позицией).

Дополнительное оборудование

(333211) - TD50A-TD50A-1-2х6, Батарейный кабель совместимый с модулями защиты батарей BPM-01-S-B, BPM-03-S-B, BPM-10-S-B, BPM-10-C-B
(333212) - TD50A-TD50A-2-2х6, Батарейный кабель совместимый с модулями защиты батарей BPM-01-S-B, BPM-03-S-B, BPM-10-S-B, BPM-10-C-B
(333213) - TD50A-TD50A-3-2х6, Батарейный кабель совместимый с модулями защиты батарей BPM-01-S-B, BPM-03-S-B, BPM-10-S-B, BPM-10-C-B
(333214) - TD50A-TD50A-4-2х6, Батарейный кабель совместимый с модулями защиты батарей BPM-01-S-B, BPM-03-S-B, BPM-10-S-B, BPM-10-C-B
(333215) - TD50A-TD50A-5-2х6, Батарейный кабель совместимый с модулями защиты батарей BPM-01-S-B, BPM-03-S-B, BPM-10-S-B, BPM-10-C-B
(333243) - TD50A-T-2-2х10, Батарейный кабель совместимый с модулями защиты батарей BPM-10-S-B
(333244) - TD50A-T-3-2х10, Батарейный кабель совместимый с модулями защиты батарей BPM-10-S-B
(333245) - TD50A-T-4-2х10, Батарейный кабель совместимый с модулями защиты батарей BPM-10-S-B
(333246) - TD50A-T-5-2х10, Батарейный кабель совместимый с модулями защиты батарей BPM-10-S-B
(333216) - TD50A-T-1-2х6, Батарейный кабель совместимый с модулями защиты батарей BPM-10-S-B и ИБП ST1101L, ST1102L, ST1103L
(333217) - TD50A-T-2-2х6, Батарейный кабель совместимый с модулями защиты батарей BPM-10-S-B и ИБП ST1101L, ST1102L, ST1103L
(333218) - TD50A-T-3-2х6, Батарейный кабель совместимый с модулями защиты батарей BPM-10-S-B и ИБП ST1101L, ST1102L, ST1103L
(333219) - TD50A-T-4-2х6, Батарейный кабель совместимый с модулями защиты батарей BPM-10-S-B и ИБП ST1101L, ST1102L, ST1103L
(333220) - TD50A-T-5-2х6, Батарейный кабель совместимый с модулями защиты батарей BPM-10-S-B и ИБП ST1101L, ST1102L, ST1103L
(333238) - TD50A-TD50A-1-2х10, Батарейный кабель совместимый с модулями защиты батарей BPM-10-S-B, BPM-10-C-B
(333239) - TD50A-TD50A-2-2х10, Батарейный кабель совместимый с модулями защиты батарей BPM-10-S-B, BPM-10-C-B
(333240) - TD50A-TD50A-3-2х10, Батарейный кабель совместимый с модулями защиты батарей BPM-10-S-B, BPM-10-C-B
(333241) - TD50A-TD50A-4-2х10, Батарейный кабель совместимый с модулями защиты батарей BPM-10-S-B, BPM-10-C-B
(333242) - TD50A-TD50A-5-2х10, Батарейный кабель совместимый с модулями защиты батарей BPM-10-S-B, BPM-10-C-B
