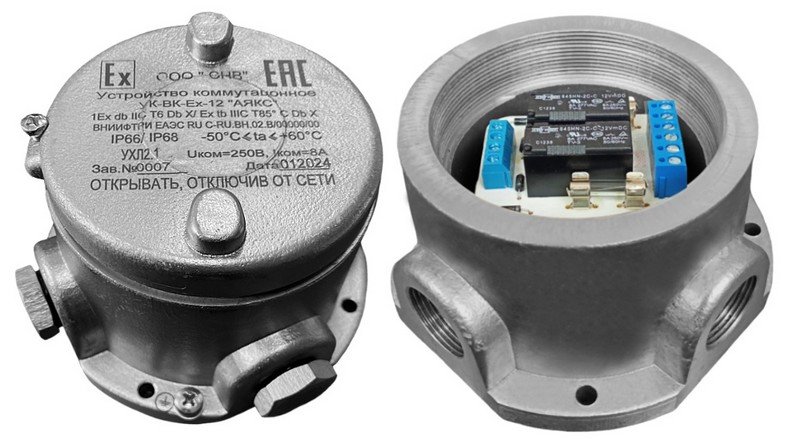

УК-ВК-Ex-12 "Аякс"

Устройство коммутационное взрывозащищенное

Код: 334243

Производитель: Магнито-Контакт

Артикул производителя: 11-0033-0000

Функционал: Реле промежуточное

Подобрать похожие

16 418,21

Розничная цена

16 418,21

Оптовая цена

16 418,21

Розничная цена
Оптовая цена

Доступность: Под заказ

Краткое описание: Взрывозащищенное устройство управления и коммутации, 1EX DB IIC T6 DB Х/EX TB IIIC T85°C DB Х, два реле, контакты на переключение. U-упр.12 В, I-упр.55 мА, U-коммут.до 250В, I-коммут.до 8 А; IP66/IP68, t-раб.-50...+60°C, D117х85 мм, 1,3 кг. До 3 кабельных ввода или Ех-заглушек (приобретаются отдельно).

Описание

Назначение изделия

Устройство коммутационное взрывозащищенное УК-ВК-Ех АЯКС - коммутационное устройство, предназначенное для управления подключением и отключением приборов, входящих в состав систем охранной или охранно-пожарной сигнализации, коммутации исполнительных устройств (ламп, сирен, видеокамер, систем пожаротушения, электромагнитных замков и т.д.) в сети переменного тока номинальным напряжением 220 В или цепях постоянного тока до 30 В путем замыкания или размыкания контактов реле.

Дополнительное оборудование

(333947) - Ex-МКВМ М16 В, Кабельный ввод для всех типов бронированного кабеля круглого сечения обжатие кабеля Ø 4-11мм
(333946) - Ex-МКВМ М16 К, Кабельный ввод для всех типов небронированного кабеля круглого сечения обжатие кабеля Ø 4-11мм
(333950) - Ex-МКВМ М16 КМ10, Кабельный ввод для всех типов небронированного кабеля круглого сечения, проложенного в металлорукаве типа Р3Ц10
(333829) - Ex-МКВМ М16 КМ12, Кабельный ввод для всех типов небронированного кабеля круглого сечения, проложенного в металлорукаве типа Р3Ц12
(333949) - Ex-МКВМ М16 КМ8, Кабельный ввод для всех типов небронированного кабеля круглого сечения, проложенного в металлорукаве типа Р3Ц8
(333948) - Ex-МКВМ М16 Т3/4, Кабельный ввод для всех типов небронированного кабеля круглого сечения, проложенного в трубе Т3/4

(333951) - Ex-МКВМ М20 В, Каб. ввод для всех типов бронированного кабеля круглого сечения обжатие кабеля Ø 4-14 мм
(324381) - Ex-МКВМ М20 К, Каб. ввод для всех типов небронированного кабеля круглого сечения обжатие кабеля Ø 4-14мм
(333954) - Ex-МКВМ М20 КМ10, Каб. ввод для всех типов небронированного кабеля круглого сечения, проложенного в металлорукаве типа Р3Ц10
(333955) - Ex-МКВМ М20 КМ12, Каб. ввод для всех типов небронированного кабеля круглого сечения, проложенного в металлорукаве типа Р3Ц12
(333956) - Ex-МКВМ М20 КМ15, Каб. ввод для всех типов небронированного кабеля круглого сечения, проложенного в металлорукаве типа Р3Ц15
(333957) - Ex-МКВМ М20 КМ18, Каб. ввод для всех типов небронированного кабеля круглого сечения, проложенного в металлорукаве типа Р3Ц18
(324380) - Ex-МКВМ М20 КМ8, Каб. ввод для всех типов небронированного кабеля круглого сечения, проложенного в металлорукаве типа Р3Ц8
(333952) - Ex-МКВМ М20 Т1/2, Каб. ввод для всех типов небронированного кабеля круглого сечения, проложенного в трубе Т1/2
(333953) - Ex-МКВМ М20 Т3/4, Каб. ввод для всех типов небронированного кабеля круглого сечения, проложенного в трубе Т3/4

(333959) - Ex-МКВМ М25 Т3/4, Каб.ввод для всех типов небронированного кабеля круглого сечения, проложенного в трубе Т3/4
(333964) - Ex-МКВМ М25 КМ20, Каб.ввод для всех типов небронированного кабеля круглого сечения, проложенного в металлорукаве типа Р3Ц20
(333963) - Ex-МКВМ М25 КМ18, Каб.ввод для всех типов небронированного кабеля круглого сечения, проложенного в металлорукаве типа Р3Ц18
(333962) - Ex-МКВМ М25 КМ15, Каб.ввод для всех типов небронированного кабеля круглого сечения, проложенного в металлорукаве типа Р3Ц15
(333961) - Ex-МКВМ М25 КМ12, Каб.ввод для всех типов небронированного кабеля круглого сечения, проложенного в металлорукаве типа Р3Ц12
(333960) - Ex-МКВМ М25 КМ10, Каб.ввод для всех типов небронированного кабеля круглого сечения, проложенного в металлорукаве типа Р3Ц10
(325223) - Ex-МКВМ М25 К, Каб.ввод для всех типов небронированного кабеля круглого сечения обжатие кабеля Ø 6-18 мм
(333958) - Ex-МКВМ М25 В, Каб.ввод для всех типов бронированного кабеля круглого сечения обжатие кабеля Ø 6-18 мм

(333972) - ВН20, Каб.ввод для всех типов небронированного кабеля круглого сечения обжатие кабеля Ø 6-12 мм
(333975) - ВН20 МР20, Каб.ввод для всех типов небронированного кабеля круглого сечения, проложенного в металлорукаве типа Р3Ц20
(333974) - ВН20 МР15, Каб.ввод для всех типов небронированного кабеля круглого сечения, проложенного в металлорукаве типа Р3Ц15
(333973) - ВН20 Т1/2, Каб.ввод для всех типов небронированного кабеля круглого сечения, проложенного в трубе 1/2

(333977) - ВН25, Кабельный ввод для всех типов небронированного кабеля круглого сечения обжатие кабеля Ø 12-18 мм
(333978) - ВН25 МР20, Кабельный ввод для всех типов небронированного кабеля круглого сечения, проложенного в металлорукаве типа Р3Ц20
(333979) - ВН25 T3/4, Кабельный ввод для всех типов небронированного кабеля круглого сечения, проложенного в трубе T3/4

Характеристики

Маркировка по взрывозащите 1EX DB IIC T6 DB Х/EX TB IIIC T85°C DB Х	Коммутируемое напряжение (максимальное), В 250
Тип реле НЗ/НР	Коммутируемый ток (максимальный), А 8
Количество реле 2	Диапазон рабочих температур, °С -50…+60
Управляющее напряжение, В 12	Степень защиты IP66/IP68
Ток катушки реле, мА, не более 55	Габаритные размеры. мм D117х85

Маркировка по взрывозащите

1EX DB IIC T6 DB Х/EX TB IIIC T85°C DB Х

Тип реле

НЗ/НР

Количество реле

Управляющее напряжение, В

Ток катушки реле, мА, не более

Коммутируемое напряжение (максимальное), В

250

Коммутируемый ток (максимальный), А

Диапазон рабочих температур, °С

-50…+60

Степень защиты

IP66/IP68

Габаритные размеры. мм

D117х85

Технические характеристики оборудования, представленного в каталоге, носят сугубо информативный характер, могут быть изменены без уведомления и не заменяют консультацию специалиста.
