Устройство беспроводной передачи энергии
Покажем товары из данной функциональной группы с необходимой настройкой фильтров
Назначение изделия
Предназначено для питания электромагнитного, электромеханического замка (защёлки), установленного на дверном полотне, посредством беспроводной передачи энергии от дверной коробки к дверному полотну.
Особенности
Устройство и принцип действия
● Принцип действия Promix- AD.ET.01 аналогичен работе беспроводного зарядного устройства.

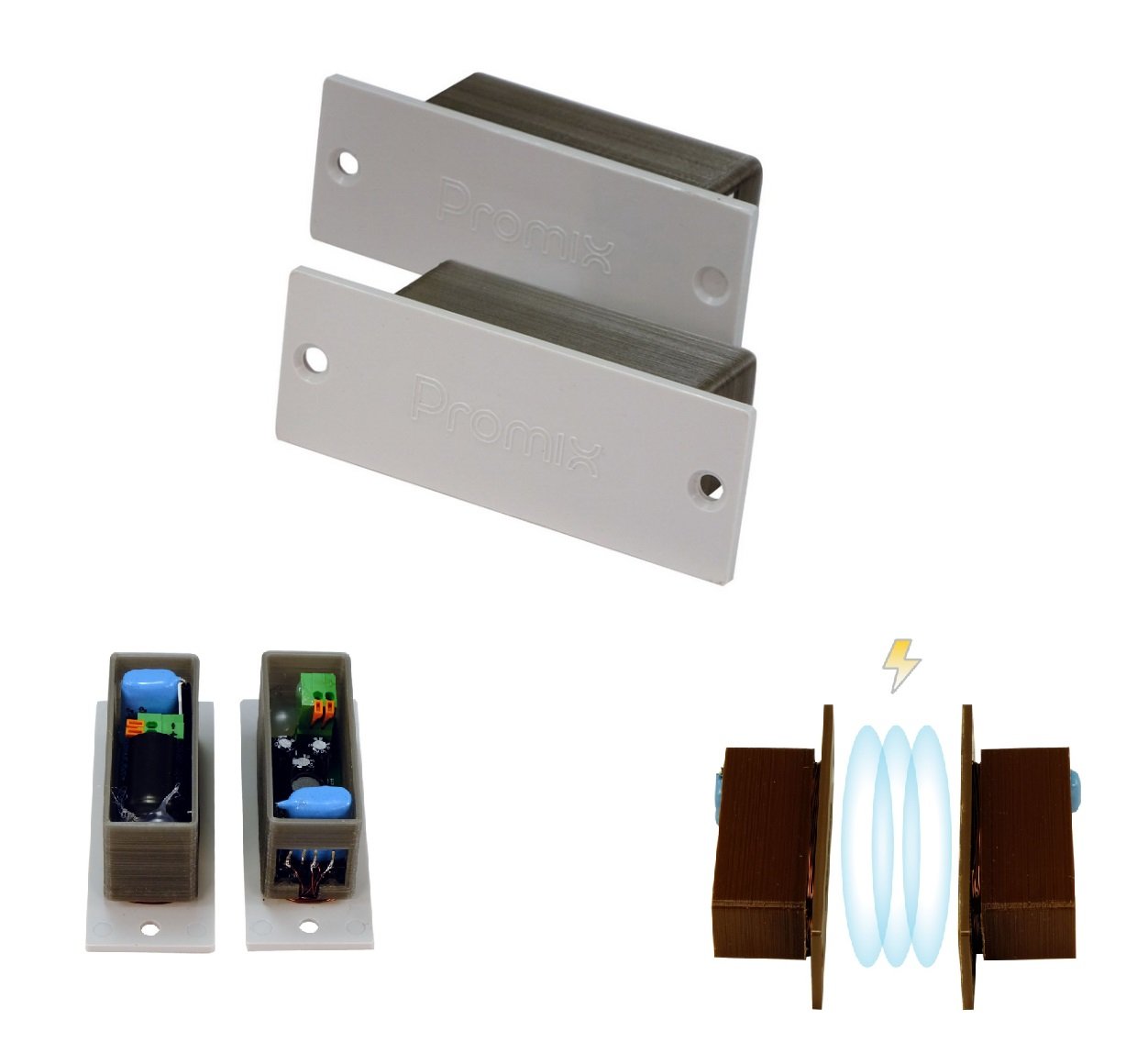

● Передатчик и приемник размещаются в пластиковых корпусах одинакового размера. В их передней части находятся встроенные антенны, закрытые лицевыми пластинами с отверстиями под крепеж.
● Внутри корпусов имеются платы управления передачей и приемом электрической энергии с контактными зажимами для подсоединения проводов.
● При подключении передатчика к внешнему источнику питания, приемником будет вырабатываться напряжение 12 В, обеспечивающее работу замка или другого устройства с аналогичными электрическими параметрами.
● Для сохранения дизайна помещения, провода питания передатчика рекомендуется прокладывать внутри дверной коробки.
● Рабочая величина зазора между приемником и передатчиком 2 – 10 мм. Более подробные сведения о характеристиках, и способе монтажа устройства содержатся в руководстве по эксплуатации.
Видеоматериалы
|
Напряжение питания, В 12 DC |
Масса не более, кг 0.1 |
|
Потребляемый ток, А 0.5 |
Габаритные размеры, мм 75х28х27 |
Напряжение питания, В
12 DC
Потребляемый ток, А
0.5
Масса не более, кг
0.1
Габаритные размеры, мм
75х28х27
