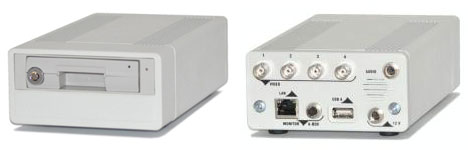

«Трал 74» — малогабаритный сетевой видеорегистратор (производитель — «СМП-Сервис»)

Важное преимущество видеосервера «Трал» — это возможность создания систем слежения на основе уже существующих локальных сетей.

Видеорегистратор «Трал» позволяет создать высоконадежную распределенную систему видеонаблюдения, где сбой работы одного устройства не приводит к выходу из строя всей системы.

Видеорегистратор «Трал 74» предназначен для: уличного видеонаблюдения, парковок, банкоматов, офисов, квартир, видеонаблюдения в доме, на складе, эксплуатации на транспорте (автотранспорт, ж/д транспорт), охраны периметра и для других применений, требующих записи видео с частотой 25 кадров в секунду.

«Трал 74» — это малогабаритный сетевой видерегистратор с суммарной скоростью записи — 100 полных кадров в секунду. Запись видео и звука сохраняется на извлекаемом HDD-диске или твердотельном SSD-диске форм фактора 2.5?. Доступ к настройкам, записанному и текущему видео осуществляется через интерфейс локальной сети Fast Ethernet 10/100/1000 через установленное на персональном компьютере бесплатное программное обеспечение «MultiVision 2». ПО работает под управлением OC Windows XP/Seven или Ubuntu и позволяет наблюдать видеопотоки от нескольких Тралов одновременно на одном экране.

Видеорегистраторы серии «Трал 7» работают в дуплексном режиме: просмотр архива или on-line картинки при одновременной записи, без ухудшения её качества. Доступ к видеорегистратору могут осуществлять до двух пользователей одновременно.

Как и подавляющее большинство систем видеонаблюдения, напряжение питания видеорегистраторов серии «Трал 7» составляет 12 В, и это позволяет использовать единый блок питания для компонентов всей системы видеонаблюдения.

Подключение к интерфейсам изделия и обеспечение его напряжением питания осуществляется при помощи высоконадёжных, невыпадающих разъёмов японской фирмы Hirose. Кабельные части используемых разъёмов включены в комплект поставки.

Видеорегистраторы серии «Трал 7» выполнены в литых алюминиевых корпусах, обеспечивающих хороший теплоотвод от тепловыделяющих компонентов изделия. Для некоторых применений поставляются изделия с модулем термостабилизации верхнего диапазона температур посредством управляемого высокооборотного вентилятора. Для обеспечения безотказной работы и малой шумности выбран мотор вентилятора с плавающим магнитным подвесом ротора.

Внешние охранные датчики могут управлять включением записи соответствующего канала сетевого видеорегистратора или фиксироваться как событие в видеоархиве.

Несмотря на использование высокопроизводительного процессора, необходимого для обработки потокового многоканального видео в формате H.264, видеорегистраторы отличаются малой потребляемой мощностью — им достаточно бесперебойного источника питания с током не более 2 A.

Если условия применения не требуют использования бесперебойного питания, для гарантированного закрытия файловой системы без повреждений на разъем питания выведен управляющий сигнал «Безопасное завершение работы».

Для записи данных от внешнего GPS/GLONASS приемника предусмотрен интерфейс USB 1.1. Координаты, вычисленные приёмником спутниковой системы навигации, сохраняются синхронно с видеоданными на извлекаемом HDD-накопителе или твердотельном SSD-диске. При воспроизведении видеопотока географическое положение устройства отображается в окне просмотра, географическая привязка осуществляется посредством сервиса, предоставляемого Gooogle Maps.

Просмотр записанного видеоархива может осуществляться как непосредственно через подключенный к компьютеру видеорегистратор, так и с помощью извлеченного диска. Возможность быстрой замены диска позволяет сохранять видеоархивы для длительного хранения. Кроме того, быстродействие работы непосредственно с SATA диском заметно выше, чем при использовании локального соединения, и это особенно заметно при работе с большими архивами.

Для контроля записываемого изображения предусмотрен видеовыход для подключения аналогового монитора. На него выводится изображение со всех четырёх подключенных к видеорегистратору камер в режиме квадратора. Управление режимом отображения возможно при помощи внешнего пульта управления, который позволяет переключиться из режима квадратора, когда отображаются все четыре канала, в режим отображения одного канала и выбрать этот канал. По истечении 2 минут произойдёт возврат к отображению четырёх каналов одновременно. Эта функция полезна при эксплуатации изделия на транспорте.

Технические характеристики

Видео
Количество каналов	4
Тип разъёма	BNC
Входной сигнал	композитный, 1 В, 75 Ом
Стандарты видео	PAL/SECAM
Переключение цвет/ч.б.	автоматическое
Разрешение на канал	704x576, полный кадр
Частота кадров на канал	1-25 к/сек (настраивается)
Сжатие	H.264 или M-JPEG
Видеопоток на канал (при 25 к/сек)	M-JPEG: 6 МБит/с, H.264: 2 МБит/с
Аудио
Количество каналов	2
Входной сигнал	250 мВ, 47 кОм
Сжатие	ADPCM
Поток	88 кБит/сек (на канал)
Частота дискретизации	22 кГц
Сетевой интерфейс
Тип интерфейса	Fast Ethernet 10/100/1000 Base-T
Тип разъёма	RJ-45, порт MDI
Поддержка Auto-MDIX	нет
Сетевые протоколы	TCP, UDP, IP, SMTP, NTP, DHCP
Питание	Cтабилизированный источник постоянного тока
Номинальное напряжение	12 В
Потребляемая мощность	не более 24 Вт (без учёта внешних устройств)
Допустимый диапазон	9...16 В
Габариты и вес
Габаритные размеры	185x110x55 мм

В Каталоге ТД ТИНКО представлено несколько моделей «Трал 7», отличающихся разными вариантами записи видео и звука (на извлекаемом HDD-диске или твердотельном SSD-диске форм фактора 2.5").

Код в Каталоге	Модель	Отличительный параметр	Цена розн., руб.	Цена опт., руб.
229205	Трал 74 – Б/Д	Съемный 2,5" HDD SATA (без HDD)	19706.00	18370.00
229206	Трал 74 – 320	Съемный 2,5" HDD SATA (320Гб)	23482.00	21890.00
227683	Трал 74 – 1000	Съемный 2,5" HDD SATA (1000Гб)	24426.00	22770.00
229207	Трал 74 – SSD 128	Съемный твердотельный 2.5”HDD-SSD(128Гб)	25370.00	23650.00
229208	Трал 74 – SSD 256	Съемный твердотельный 2.5”HDD-SSD(256Гб)	27022.00	25190.00
229213	Трал 74Т - Б/Д	Съемный 2,5" HDD SATA или SSD диск	26196.00	24420.00
