Контроллер GSM-сигнализации Security Hub (4G). Подключение к серверу по проводному и беспроводному каналам связи

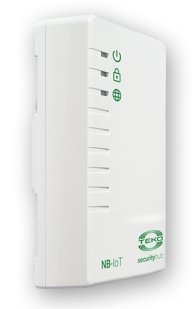

Устройство оконечное объектовое Security Hub (4G)

УОО предназначено для:

• УОО предназначено для организации охранной, пожарной, тревожной, аварийной и других видов сигнализации, а также компонентов умного дома на объекте в составе ПАК Астра,
• приема информации от объектовых беспроводных датчиков по радиоканалу 433 МГц,
• контроля состояния проводных датчиков, подключенных к входам УОО,
• выполнения до 10 заданных сценариев работы реле,
• обмена данными между охраняемым объектом и сервером через коммерческие гражданские сети TCP/IP (Интернет) – сотовой радиосвязи LTE Cat Nb1 (NB-IoT) и проводной связи Ethernet в зашифрованном виде*.

Особенности

• обеспечивает регистрацию и обработку состояний 32 беспроводных устройств (извещателей, блоков реле, пультов, оповещателей) системы Астра-РИ-М;
• обеспечивает обмен информацией с мобильным и веб приложениями через сервер:
  • по проводному каналу через разъем типа RJ45 (Ethernet 10 BASE-T) и сеть провайдера,
  • по беспроводному каналу через SIM-карту (NB-IoT) оператора сотовой связи стандарта LTE Cat Nb1;
• настройка и обслуживание контроллера производится с помощью АРМ ПЦО или мобильного или веб приложения и встроенной в него пошаговой инструкции пользователя. Мобильное приложение «Security Hub» устанавливается из магазина приложений;
• электропитание контроллера осуществляется от трех независимых источников в любой комбинации:
  • от основного источника электропитания c номинальным напряжением 12 В через клеммы +12V-,
  • от резервного источника электропитания c номинальным напряжением 12 В через клеммы +12VR-,
  • от бытовой сети 230 В 50 Гц через сетевой адаптер (не входит в комплект поставки) и порт USB 2.0 типа B c номинальным напряжением 5 В и током 1 А;
• осуществляется непрерывный контроль и оповещение о текущем состоянии электропитания;
• для обеспечения резервирования электропитания внутри контроллера имеется литий-ионная (Li-Ion) аккумуляторная батарея (АКБ) типоразмера 2/3 A с номинальным напряжением 3,7 В, емкостью 600 или 700 мА/ч (в зависимости от текущей комплектации) и разъем для подключения АКБ;
• при питании от АКБ обеспечивается связь только по беспроводному каналу LTE NB-IoT (связь по проводному каналу обеспечивается только при наличии доступа к Интернету);
• при питании от АКБ не обеспечивается питание проводных датчиков, параметры ШС не контролируются до восстановления внешнего питания;
• контроллер имеет вилку F1,установка перемычки на которую обеспечивает работу охранных проводных шлейфов от АКБ, при этом длина шлейфа должна быть не более 10 м;
• контроллер имеет встроенный вход Touch Memory (ТМ) для подключения считывателя ключей стандарта «iButton» и/или клавиатуры «Астра-КТМ-С». Коды ТМ регистрируются из АРМ ПЦО и пользовательских приложений;
• контроллер имеет 4 программируемых входа (+CON1-, +CON2-, +CON3-, +CON4-) для подключения проводных датчиков охранного, пожарного и технологического типов;
• контроллер имеет два встроенных сигнальных реле с программируемыми режимами работы;
• клеммы CONx- могут быть запрограммированы как выход "открытый коллектор" для подключения сирены и сигнальной лампы (например, Астра-10 исп. М2).

Получить более подробную информацию о новом контроллере и его возможностях можно на вебинаре "Новый Security Hub 4G (LTE) с поддержкой NB-IoT", который состоится 7 сентября 2021 года в 11.00 (МСК).
