Волоконно-оптические бронированные кабели СЛ-ОКМБ-01, СЛ-ОКМБ-02, СЛ-ОКМБ-03, СЛ-ОКПБ

«НПП Старлинк» производит оптический кабель нескольких конструкций. Каждая конструкция оптимизирована для своих применений. Все производимые марки кабеля маркируются с интервалом 1 метр. Маркировка содержит полное наименование кабеля.

Оптический кабель марок СЛ-ОКМБ-01 и СЛ-ОКМБ-02 - «Мягкий»

Основное назначение - распределительный кабель для прокладки внутри помещений.

• Полевой кабель для развертывания к подвижным объектам.
• Прокладка по кабельным каналам внутри зданий, между зданиями и ввод в здания.
• Прокладка по мостам, тоннелям.
• Кабель для охранных сигнализаций.
• Изготовление соединительных кабелей особой прочности для применения в ЦОДах.

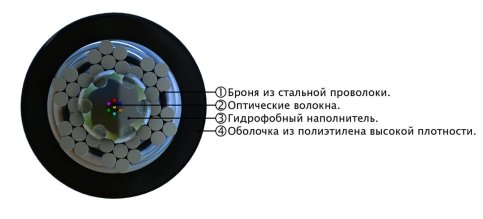

Устройство оптического кабеля марок СЛ-ОКМБ-01 и СЛ-ОКМБ-02

• В устройстве оптического кабеля СЛ-ОКМБ-01-02-…(1,0-2,5 кН) используется гибкая броня из 6 прядей из оцинкованных стальных канатных проволок (общее количество проволок - 42 шт) с временным сопротивлением обрыву 1770 – 2190 Н /мм2.
• Внутри броневого каркаса помещены оптические волокна с полиакрилатным покрытием диаметром 245 или 200 мкм. Свободное пространство заполнено гидрофобным наполнителем. Диаметр прядей проволок 0,6-1,3 мм.
• Диаметр брони – 2,2- 4.0 мм в зависимости от количества волокон. Оболочка выполнена из марок полиэтилена, стойких к ультрафиолетовому излучению и полимерных материалов, не поддерживающих горения. Стандартная толщина оболочки - 0,6 мм.
• Кабель марок СЛ-ОКМБ-01 и СЛ-ОКМБ-02 очень удобен для изготовления волоконно-оптических сборок (бронированных соединительных шнуров) для ЦОДов, оконцованных оптическими соединителями любого типа.
• Минимальный радиус изгиба ограничивается гибкостью кабеля и составляет менее 50 мм. При прокладке, за счет высокой гибкости, такой кабель может прокладываться в пластиковые кабель-каналы с малым радиусом изгиба.

Оптический кабель марки СЛ-ОКМБ-03 - «Жёсткий»

Основное назначение - универсальный кабель.

Оптический кабель марки СЛ-ОКМБ-03 отличает особо высокая прочность к раздавливанию, высокая прочность на растяжение при минимальной массе и диаметре. Кабель гибкий и прочный, что позволяет экономить средства при доставке, монтаже и прокладке помещениях.

• Прокладка в кабельной канализации и в грунте.
• Подвеска на опорах линий связи.
• Прокладка по зданиям и ввод в зданиях.
• Кабель для прокладки линий интернета в дома и коттеджи (кабель «последней мили»).
• Удобен для использования в качестве полевого кабеля для соединения с подвижными объектами.
• Оптический кабель марки СЛ-ОКМБ-03 можно с успехом применять в качестве кабеля-сенсора в системах мониторинга для контроля физических параметров по всей длине датчика.

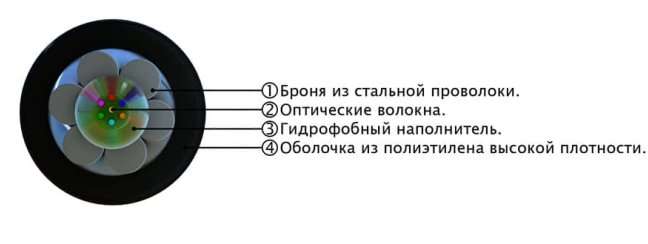

Устройство оптического кабеля марки СЛ-ОКМБ-03

• В устройстве кабеля СЛ-ОКМБ-03 используется гибкая броня из 6 стальных оцинкованных канатных проволок с временным сопротивлением обрыву 1770–2190 Н/мм2. Диаметр проволок - 0,5-1,3 мм. Диаметр брони – всего от 1,6 до 4,0. Проволоки свиты с очень малым шагом скрутки.
• Внутри броневого каркаса помещены оптические волокна с полиакрилатным покрытием диаметром 245 или 200 мкм. Свободное пространство заполнено гидрофобным компаундом.
• Оболочка выполнена из марок полиэтилена, стойких к ультрафиолетовому излучению, марок ПЭ не поддерживающих горение, либо ПВХ. Стандартная толщина оболочки - 0,6-0,8 мм, возможно изготовление с увеличенным до 1,2-1,5 мм слоем оболочки.

Оболочка кабеля марки ОКМБ может быть выполнена из марок полиэтилена, стойких к ультрафиолетовому излучению (маркировка НУ), марок ПЭ не поддерживающих горение (маркировка нг(А)-FRHF).

Оптический кабель с полимерным модулем марки СЛ-ОКПБ

• Оптический кабель марки СЛ-ОКПБ отличает очень прочная броня при минимальной массе и диаметре. Эти свойства позволяют использовать этот кабель «традиционной конструкции» для прокладки в кабельной канализации, укладки в грунт.
• В отличии от кабелей других производителей, за счёт малого шага скрутки, кабель марки СЛ-ОКПБ обладает гораздо лучшей, чем у аналогов гибкостью и изгибостойкостью. Это позволяет производить прокладку и монтаж значительно удобнее и быстрее.
• В устройстве кабеля СЛ-ОКПБ используется гибкая броня из 12 преформированных стальных оцинкованных канатных проволок прочностью 1770 Н/мм2. Проволочный броневой повив расположен вокруг полимерного модуля диаметром от 1,8 до 3,4 мм со свободно уложенными волокнами в гидрофобном заполнителе.
• Количество волокон –до 16 (24) шт. Диаметр стальных проволок от 0,6 до 1,1 мм. Диаметр брони от 3,0 до 5,6 мм. Под полимерной внешней оболочкой помещен межмодульный гидрофобный компаунд. Стойкость к растягивающей нагрузке при удлинении ОК на 0,5 % - 2,7 – 12,0 кН.
