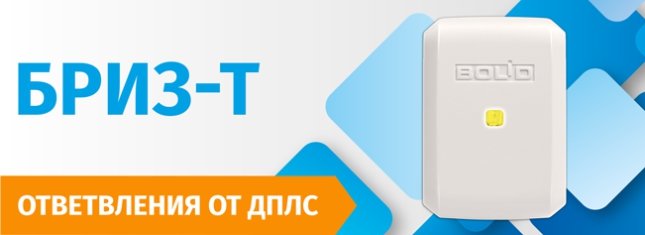

Начало поставок блока разветвительно-изолирующего БРИЗ-Т

БРИЗ-Т: изолирование участка двухпроводной линии связи с коротким замыканием

Блок разветвительно-изолирующий предназначен для использования в двухпроводной линии связи (в дальнейшем – ДПЛС) контроллеров С2000-КДЛ, С2000-КДЛ-2И, С2000-КДЛ-2И исп.01, С2000-КДЛ-2С с целью изолирования короткозамкнутых участков с последующим автоматическим восстановлением после устранения короткого замыкания.

Особенности

• Изолирование участка двухпроводной линии связи с коротким замыканием
• Использование в топологиях типа «кольцо» для организации ответвлений от кольца без использования дополнительного блока БРИЗ
• Возможность включения в существующие системы, построенные на базе С2000-КДЛ
• Устанавливается в разрыв линии и не занимает адреса

БРИЗ-Т имеет три изолированных друг от друга контакта: «+Т», «+1» и «+2». Для подключения БРИЗ-Т к кольцу ДПЛС блоков С2000-КДЛ различных исполнений предназначена колодка «XT1». Колодка «XT2» служит для организации изолированного T-образного ответвления от кольцевой линии:

Наличие третьего изолированного контакта у БРИЗ-Т позволяет существенно сократить необходимое количество изоляторов КЗ в ДПЛС, проектируемой в соответствии с требованиями СП 484.1311500.2020, п.6.3.4. Ранее, при использовании «БРИЗ», для создания каждого защищенного ответвления от линии требовалось два блока.

Ток потребления БРИЗ-Т в дежурном режиме составляет не более 200 мкА, а в режиме КЗ – не более 6 мА. Поэтому в ДПЛС может быть одновременно подключено до 127 блоков в зависимости от типа применяемых в линии адресных устройств.
