Шкафы ШПС-12 и ШПС-24 в новых исполнениях

Линейка шкафов с резервированным источником питания для монтажа средств пожарной автоматики ШПС-12 исп.01, ШПС-24 исп.01, ШПС-12 исп.02 и ШПС-24 исп.02

Предназначен для группового питания размещенных в нем приборов пожарной автоматики, извещателей и приёмно-контрольных приборов охранно-пожарной сигнализации и другого оборудования, требующего резервированного электропитания напряжением 12 В или 24 В постоянного тока. Сертифицирован в соответствии с требованиями Технического регламента (ГОСТ Р 53325-2012) и Технических регламентов Таможенного союза.

ШПС-12/ШПС-24 представляет собой металлический шкаф, в который могут устанавливаться приборы ИСО "Орион": "Сигнал-10", "Сигнал-20П", "С2000-4", "С2000-КДЛ", "С2000-КПБ", "С2000-СП1", "С2000-ПИ" и другие имеющие возможность крепления на DIN-рейку. Дополнительные приборы можно устанавливать на переднюю дверь с помощью дополнительных DIN-реек (входят в монтажный комплект, поставляемый по отдельному заказу). Цепи ~220 В защищены автоматическими выключателями. В шкаф устанавливаются две аккумуляторные батареи 12 В емкостью по 17 А*ч (не входят в комплект поставки).

ШПС-12 ИСП.01, ШПС-12 ИСП.02

Внутри шкафа установлены:

• модуль источника питания "МИП-12" (номинальное напряжение 12 В, ток до 3 А) с резервированным питанием от аккумуляторных батарей
• блок коммутации "БК-12", который позволяет организовать:
  • семь каналов питания приборов с индивидуальной защитой от перегрузки по току
  • подключение семи приборов к линии интерфейса RS-485 и сетевого контроллера к выходу с "усиленной" защитой для подключения внешних приборов
• общий автоматический выключатель для защиты от перегрузок по току "МИП-12" и дополнительных подключаемых потребителей с номинальным напряжением питания 220 В, 50 Гц (тип "С", 16 А)
• индивидуальный автоматический выключатель для защиты "МИП-12" (тип "С", 3 А)

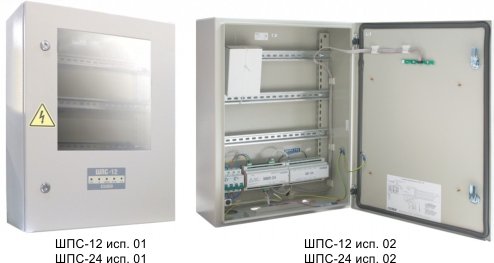

ШПС-12 исп.01 имеет прозрачное окно
ШПС-12 исп.02 имеет степень защиты корпуса IP54

ШПС-24 ИСП.01, ШПС-24 ИСП.02

Внутри шкафа установлены:

• модуль источника питания "МИП-24" (номинальное напряжение 24 В, ток до 2 А) с резервированным питанием от аккумуляторных батарей
• блок коммутации "БК-24", который позволяет организовать:
  • семь каналов питания приборов с индивидуальной защитой от перегрузки по току
  • подключение семи приборов к линии интерфейса RS-485 и сетевого контроллера к выходу с "усиленной" защитой для подключения внешних приборов
• общий автоматический выключатель для защиты от перегрузок по току "МИП-24" и дополнительных подключаемых потребителей с номинальным напряжением питания 220 В, 50 Гц (тип "С", 16 А)
• индивидуальный автоматический выключатель для защиты "МИП-24" (тип "С", 3 А)

ШПС-24 исп.01 имеет прозрачное окно
ШПС-24 исп.02 имеет степень защиты корпуса IP54
