Многопортовая грозозащита для сети Ethernet c линией PoE. Стоечная серия

Устройства грозозащиты SP-IP8/1000PR, SP-IP16/1000PR, SP-IP24/1000PR предназначены для защиты оборудования, устанавливаемого в сетях Gigabit Ethernet и системах IP видеонаблюдения.

Устройства различаются количеством портов (8, 16 или 24), обеспечивают защиту сетевых устройств, поддерживающих технологию питания по линии РоЕ (af/at, методы A + B, контакты 1/2, 3/6, 4/5, 7/8). Все три модели предназначены для монтажа в 19” стойку и соответствуют ГОСТ IEC 61643-21-2014.

Рабочая температура -40…+80 °C и металлический корпус класса защиты IP20 позволяют установить данное оборудование в стойку в необогреваемом помещении или уличный коммутационный шкаф.

Важно отметить, что грозозащита устанавливается максимально близко к защищаемому оборудованию. В случае проектирования сети видеонаблюдения решение может выглядеть следующим образом:

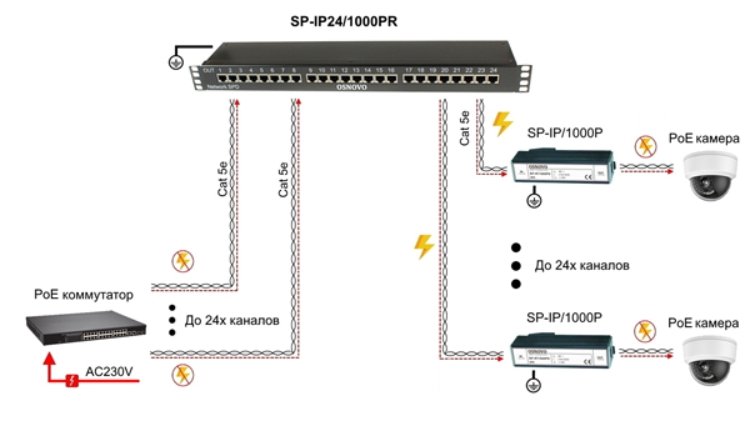

Схема применения грозозащиты (один из вариантов на примере SP-IP24/1000PR)

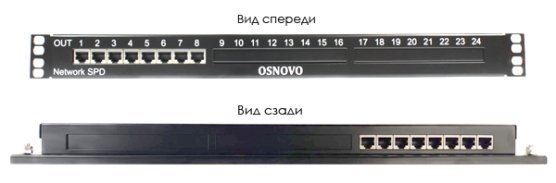

SP-IP8/1000PR – 1U устройство грозозащиты для локальной вычислительной сети на 8 портов

• Скорость передачи данных (Мбит/с): 1000
• Кол-во портов: 8
• Время срабатывания (нс): менее 1
• PoE: IEEE802.3af/at/bt (75Вт); Метод подачи PoE: A + B
• Защищаемые контакты: 1, 2, 3, 4, 5, 6, 7, 8
• Номинальный ток разряда 8/20мкс (кА): 2.5
• Максимальный ток разряда 8/20мкс (кА): 10
• Номинальное рабочее напряжение (В): 48
• Максимальное рабочее напряжение (В): 57
• Вносимые потери (дБ): менее 1
• Подключение: RJ45х 8 (вх.); RJ45х 8 (вых.)
• Рабочая температура: -40…+80 °C
• Размеры (ШхВхГ) (мм): 487x44,5x140

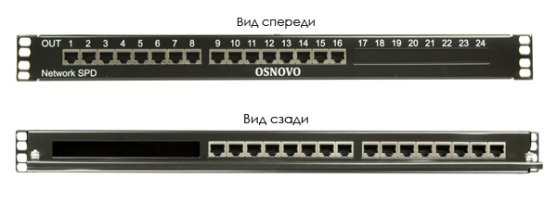

SP-IP16/1000PR – 1U устройство грозозащиты для локальной вычислительной сети на 16 портов

• Скорость передачи данных (Мбит/с): 1000
• Кол-во портов: 16
• Время срабатывания (нс): менее 1
• PoE: IEEE802.3af/at/bt (75Вт); Метод подачи PoE: A + B
• Защищаемые контакты: 1, 2, 3, 4, 5, 6, 7, 8
• Номинальный ток разряда 8/20мкс (кА): 2.5
• Максимальный ток разряда 8/20мкс (кА): 20
• Номинальное рабочее напряжение (В): 48
• Максимальное рабочее напряжение (В): 58
• Вносимые потери (дБ): менее 1
• Подключение: RJ45х 16 (вх.); RJ45х 16 (вых.)
• Рабочая температура: -40…+80 °C
• Размеры (ШхВхГ) (мм): 487x44,5x102

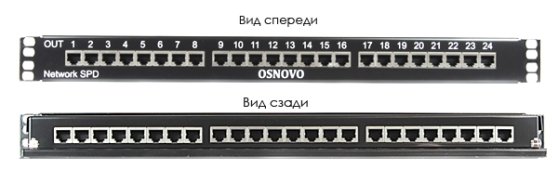

SP-IP24/1000PR – 1U устройство грозозащиты для локальной вычислительной сети на 24 порта

• Скорость передачи данных (Мбит/с): 1000
• Кол-во портов: 24
• Время срабатывания (нс): менее 1
• PoE: IEEE802.3af/at/bt (75Вт); Метод подачи PoE: A + B
• Защищаемые контакты: 1, 2, 3, 4, 5, 6, 7, 8
• Номинальный ток разряда 8/20мкс (кА): 2.5
• Максимальный ток разряда 8/20мкс (кА): 20
• Номинальное рабочее напряжение (В): 48
• Максимальное рабочее напряжение (В): 58
• Вносимые потери (дБ): менее 1
• Подключение: RJ45х 24 (вх.); RJ45х 24 (вых.)
• Рабочая температура: -40…+80 °C
• Размеры (ШхВхГ) (мм): 487x44,5x102

Гарантия - 7 лет!
